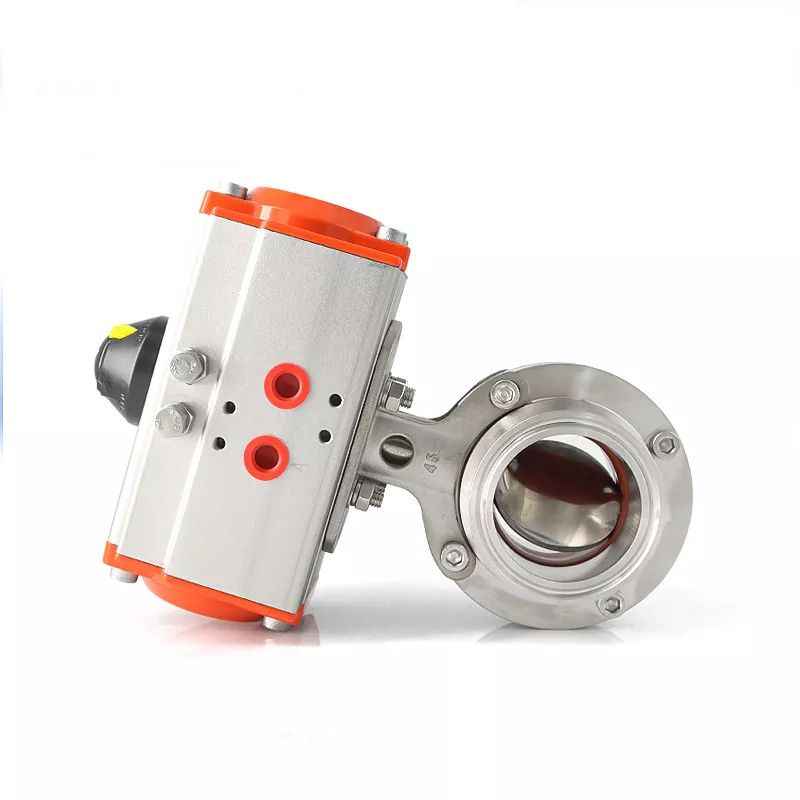

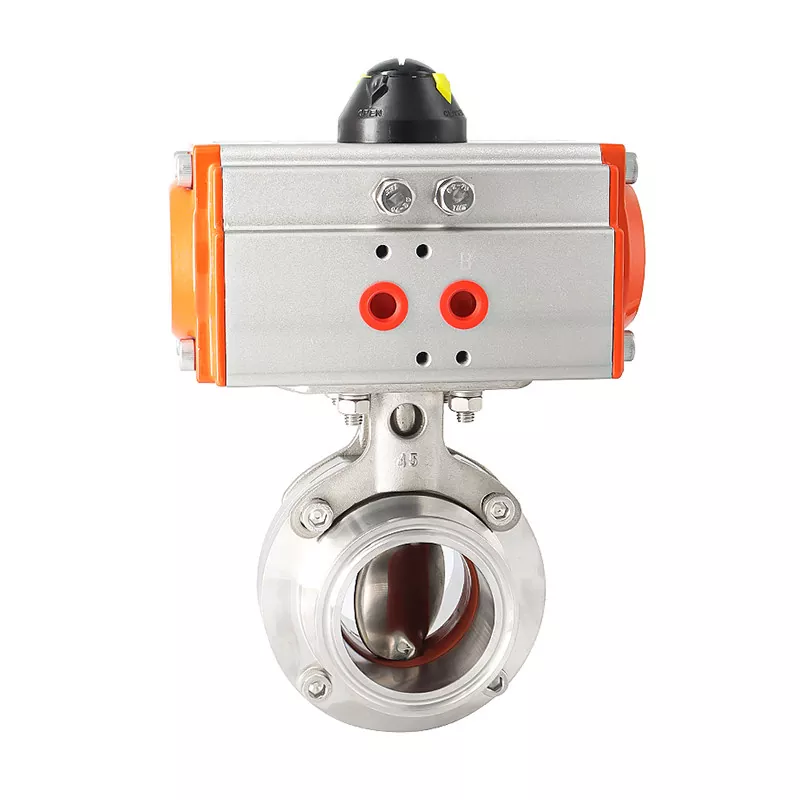

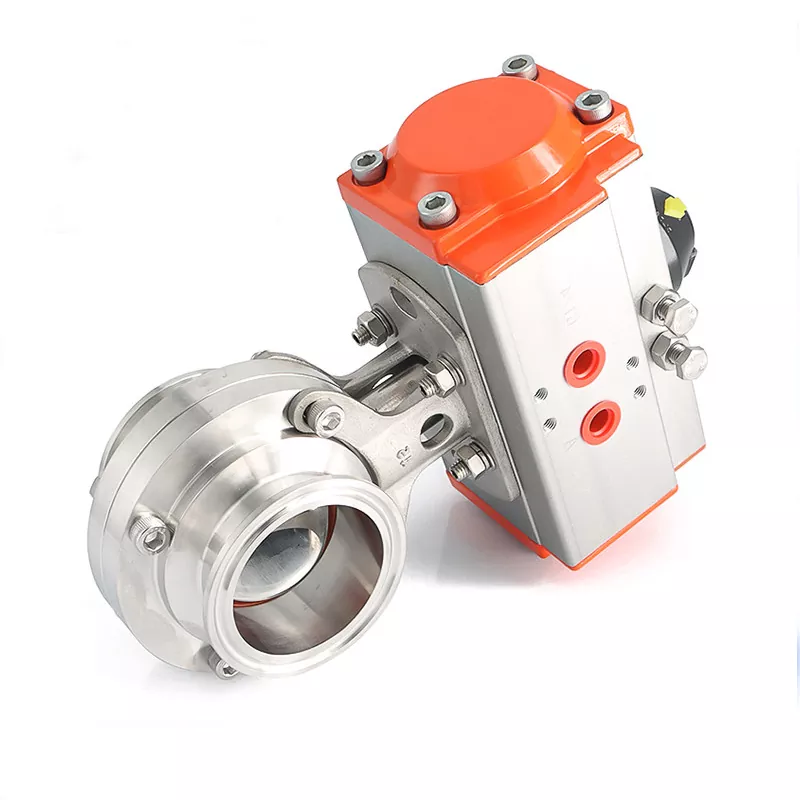

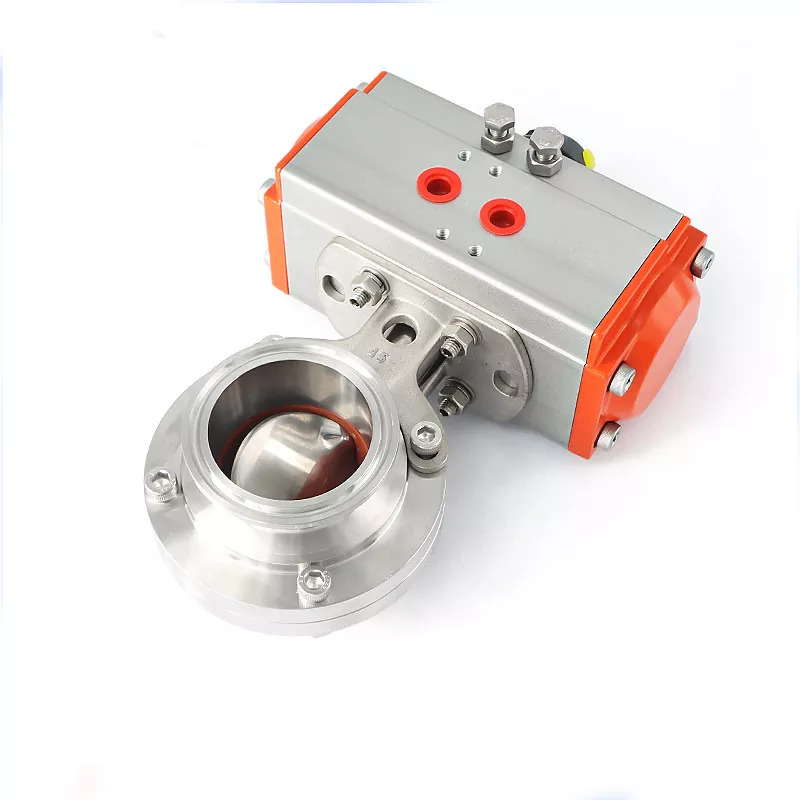

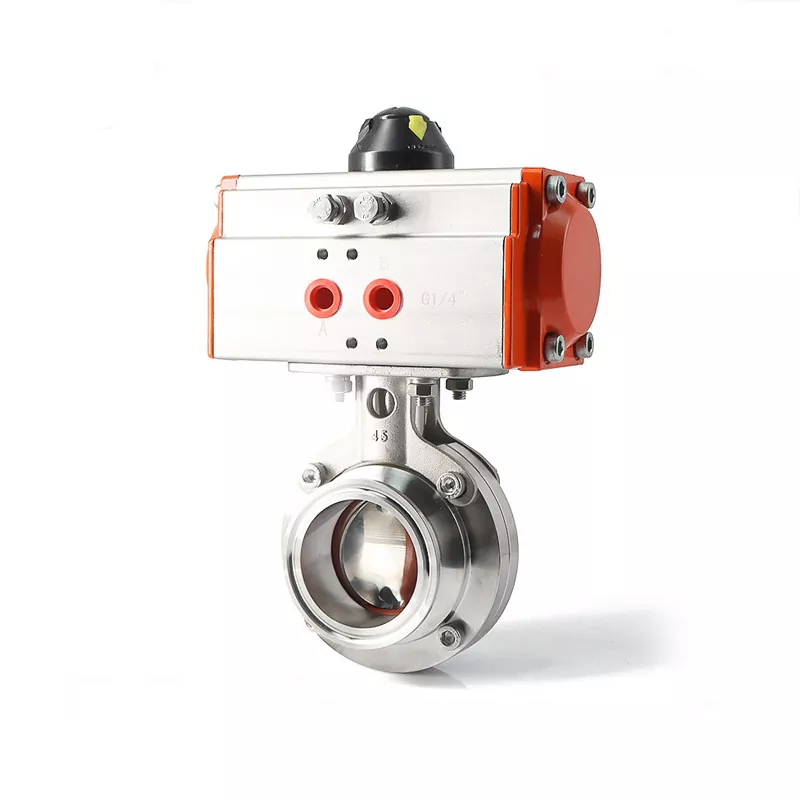

Valmistettu 316L ruostumattomasta teräksestä vakiona runko- ja levymateriaalina, Horisontaalinen pneumaattinen saniteettiläppäventtiili on saatavana EPDM-, PTFE- tai FKM-tiivistevaihtoehdoilla. Asiakkaat voivat myös valita erilaisia pneumaattisia toimilaitetyyppejä, asennonosoittimia, asennuskiinnikkeitä ja saniteettiliitäntöjä varuste- ja putkistovaatimustensa mukaan.
DINGYUE toimittaa saniteettiventtiilejä elintarvike- ja juoma-, biofarmaseuttisiin, hienokemikaali- ja datakeskusten nestejäähdytyssovelluksiin, joissa on materiaalin jäljitettävyys, tarkkuustyöstö ja 100 %:sti soveltuva venttiilin painetestaus, jotka tukevat jatkuvaa B2B-toimitusta.
Toimintaperiaatteessa yhdistyvät neljänneskierrosläppäventtiili pneumaattiseen käyttöön.
Paineilma → Pneumaattinen toimilaite → Venttiilin varsi → Levyn kierto → Virtauksen ohjaus
Kun paineilma tulee toimilaitteeseen, toimilaite synnyttää kiertoliikkeen, joka kääntää perhoskiekkoa.
Levy pyörii suunnilleen linjassa putkilinjan kanssa, jolloin neste pääsee kulkemaan venttiilin läpi.
Levy pyörii virtausreitin poikki sulkeen putkilinjan.
Pneumaattinen toimilaite voi vastaanottaa signaaleja laitoksen ohjausjärjestelmästä, mikä mahdollistaa automaattisen avaamisen ja sulkeutumisen prosessisekvenssin mukaisesti.
Tämä tekee venttiilistä sopivan sovelluksiin, joissa käyttäjät tarvitsevat toistettavaa venttiilitoimintoa ilman, että putkiston jokaista venttiileä on käsitelty manuaalisesti.
Valitusta toimilaitteesta riippuen:
· Kaksitoiminen: Ilma toimii sekä avaamisen että sulkemisen yhteydessä.
· Normaalisti kiinni (NC): Jousivoima palauttaa venttiilin suljettuun asentoon, kun ilmaa poistetaan.
· Normaalisti auki (NO): Jousivoima palauttaa venttiilin auki-asentoon, kun ilmaa poistetaan.
Oikea konfiguraatio riippuu prosessin ohjausstrategiasta ja vaaditusta vikapaikasta.
|
Komponentti |
Vakiomateriaali |
Valinnainen räätälöinti |
Pintakäsittely |
|
Runko / levy |
316L ruostumaton teräs (1.4404) |
304 ruostumaton teräs |
Sisäinen Ra≤0,8μm, ulkoinen satiini/kiillotettu |
|
Toimilaitteen kotelo |
Alumiiniseos (anodisoitu) |
304 ruostumaton teräs |
Korroosionestopinnoite |
|
Tiiviste / Tiiviste |
EPDM |
PTFE / FKM (Viton) |
FDA 177.2600 -yhteensopiva |
Pneumaattinen toimilaite tarjoaa automatisoidun toiminnan ilman, että venttiilin kahvaan tarvitsee päästä käsin, mikä tekee siitä käytännöllisen laitekokoonpanoissa ja keskitetyssä prosessiohjauksessa.
Vakio 316L ruostumattomasta teräksestä valmistettu konfiguraatio tarjoaa korroosionkestävyyden ja sopii hyvin vaativiin hygieenisiin ja erittäin puhtaisiin nesteympäristöihin.
Ra ≤ 0,8 μm:n sisäinen pintakäsittely on saatavilla määritellylle kokoonpanolle, mikä auttaa vähentämään alueita, joille prosessimateriaali voi kerääntyä.
EPDM tarjotaan vakiotiivisteenä, kun taas PTFE ja FKM ovat saatavilla sovelluksiin, jotka vaativat erilaisia kemiallisia tai lämpötilaominaisuuksia.
Tri-Clamp-, kierre-/liitos- ja puskuhitsatut konfiguraatiot mahdollistavat venttiilin yhdistämisen erilaisiin saniteettiputkijärjestelmiin.
Kaksitoimiset, normaalisti suljetut ja normaalisti avoimet pneumaattiset toimilaitteet antavat suunnittelijoille mahdollisuuden valita toimintalogiikan prosessin mukaan.
DINGYUE tarjoaa materiaalitestausraportit (MTR) ja lämpönumeroiden jäljitettävyyden soveltuville tilauksille, mikä tukee materiaalin todentamista koko toimitusprosessin ajan.

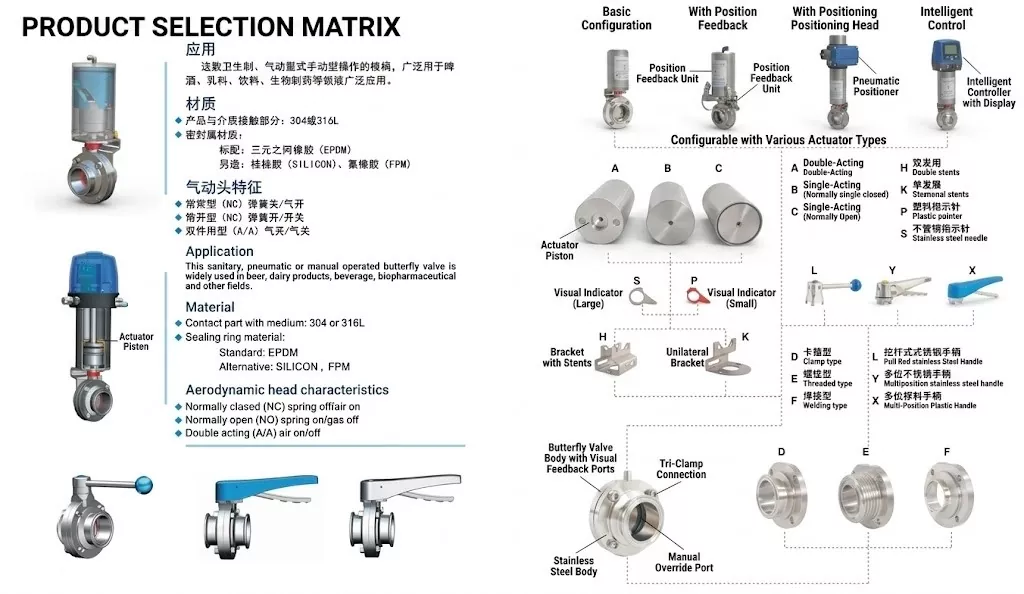

Toimilaite määrittää, kuinka saniteettiläppäventtiili reagoi pneumaattisiin signaaleihin ja mitä tapahtuu, kun ilmansyöttö katkeaa.
Koodi: A
Ilmanpainetta käytetään sekä avaamiseen että sulkemiseen.
Sopii:
· Automatisoidut prosessilinjat
· Toistuva pyöräily
· Järjestelmät, joissa on jatkuva paineilmasyöttö
· Ohjattua avaamista ja sulkemista vaativat sovellukset
Koodi: B
Toimilaite käyttää paineilmaa venttiilin avaamiseen, kun taas jousivoima palauttaa sen kiinni-asentoon, kun ilmanpaine poistetaan.
Suositellaan, kun prosessi vaatii epäonnistuneen sulkemisen konfiguroinnin.
Koodi: C
Toimilaite sulkee venttiilin paineilmalla, kun taas jousivoima palauttaa sen auki-asentoon, kun ilmanpaine poistetaan.
Suositellaan, kun prosessi vaatii vika-avaa kokoonpanon.
Kestävä mekaaninen ilmaisin, joka soveltuu vaativiin teollisuusympäristöihin.
Kevyt ilmaisin, joka on suunniteltu helpottamaan venttiilin asennon visuaalista tunnistamista.
Liitäntä- ja asennuskokoonpano tulee valita olemassa olevan putkiston ja käytettävissä olevan asennustilan mukaan.
Pikairrotettava saniteettiliitäntä, jota käytetään laajalti hygieenisissa käsittelyjärjestelmissä.
Edut sisältävät:
· Helppo asennus
· Nopea purkaminen
· Kätevä huolto
· Soveltuu saniteettiputkistoon
Suunniteltu putkijärjestelmille, jotka vaativat kierre- tai liitostyyppisiä liitoksia.
Tätä vaihtoehtoa voidaan harkita, kun ympäröivä laite käyttää yhteensopivia hygieenisiä kierreliitäntöjä.
Suunniteltu pysyviin putkiasennuksiin.
Puskuhitsattuja liitoksia voidaan käyttää silloin, kun venttiili on integroitu suoraan prosessiputkistoon eikä sitä tarvita usein.
Tarjoaa vankan toimilaitteen ja venttiilin välisen asennuskokoonpanon sovelluksiin, joissa mekaaninen vakaus on tärkeää.
Kompaktimpi asennuskokoonpano, jossa asennustilaa tai anturin sijoitusta on harkittava.
Laitevalmistajien osalta toimilaitteen suunta ja ympäröivä välys tulee varmistaa ennen tuotantoa.
|
Sovellusteollisuus |
Tyypilliset sovellukset |
Miksi käyttää vaakasuuntaista pneumaattista saniteettiläppäventtiiliä |
|
Ruoan ja juoman käsittely |
Meijerituotteiden käsittely, juomien täyttö, panimo, nestemäinen ruoka, kastikkeet, siirapit ja CIP-järjestelmät |
Hygieeninen ruostumattomasta teräksestä valmistettu rakenne, sileät sisäpinnat ja joustavat saniteettiliitännät tukevat puhtaan nesteen käsittelyä ja toistuvia puhdistusjaksoja. |
|
Biofarmaseuttinen ja bioprosessointi |
WFI-järjestelmät, puhdistetut vesisilmukat, bioreaktorit, käymissäiliöt ja steriilit siirtolinjat |
316L ruostumaton teräs, hygieeniset tiivistysvaihtoehdot ja konfiguroitava pneumaattinen käyttölaite sopivat kontrolloituihin ja puhtaisiin prosessiympäristöihin. |
|
Palvelinkeskuksen nestejäähdytys |
CDU-järjestelmät, suoraan sirulle kytkettävät jäähdytysjakoputket, toissijaiset jäähdytyssilmukat ja laitepuolen jäähdytyspiirit |
Pneumaattinen käyttö mahdollistaa etäkatkaisun ja automaattisen virtauksen eristämisen, kun taas kompakti vaakasuora kokoonpano voi yksinkertaistaa asennusta jäähdytyslaitteiden ja putkistojen ympärille. |
|
Hieno kemiallinen käsittely |
Erittäin puhtaat nesteen siirto-, annostusjärjestelmät ja kemialliset prosessilinjat |
316L-rakenne, valittavissa olevat tiivistemateriaalit ja jäljitettävä materiaalinhallinta auttavat täyttämään vaativat nesteenkäsittelyvaatimukset. |
|
Kosmetiikka ja henkilökohtaiset hygieniatuotteet |
Nestemäinen kosmetiikka, emulsiot, puhdistettu vesi ja ainesosien siirtojärjestelmät |
Hygieeninen rakenne ja saniteettiliitäntävaihtoehdot auttavat vähentämään kontaminaatioriskejä ja yksinkertaistamaan puhdistusta ja huoltoa. |
|
Puhdas vesi ja erittäin puhtaat nestejärjestelmät |
Puhdistetun veden jakelu, erittäin puhtaat prosessisilmukat ja puhdas nesteen siirto |
Tarkkuuskoneistetut ruostumattomasta teräksestä valmistetut komponentit, hallittu pintakäsittely ja soveltuva puhdastilakokoonpano tukevat erittäin puhdasta nestettä |

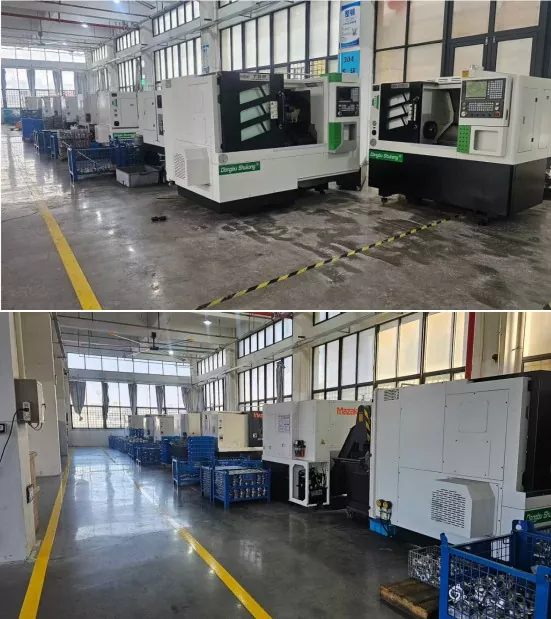

Näetkö nuo kyltit tehtaamme seinillä? Säilytämme erityyppisiä ruostumattomia teräksiä – kuten SS304 ja SS316 – täysin erillisillä alueilla omilla koneillaan. Emme koskaan sekoita niitä. Tämä takaa, että kun maksat korkealaatuisesta, ruosteenkestävästä metallista, saat juuri sen, mitä maksoit.
