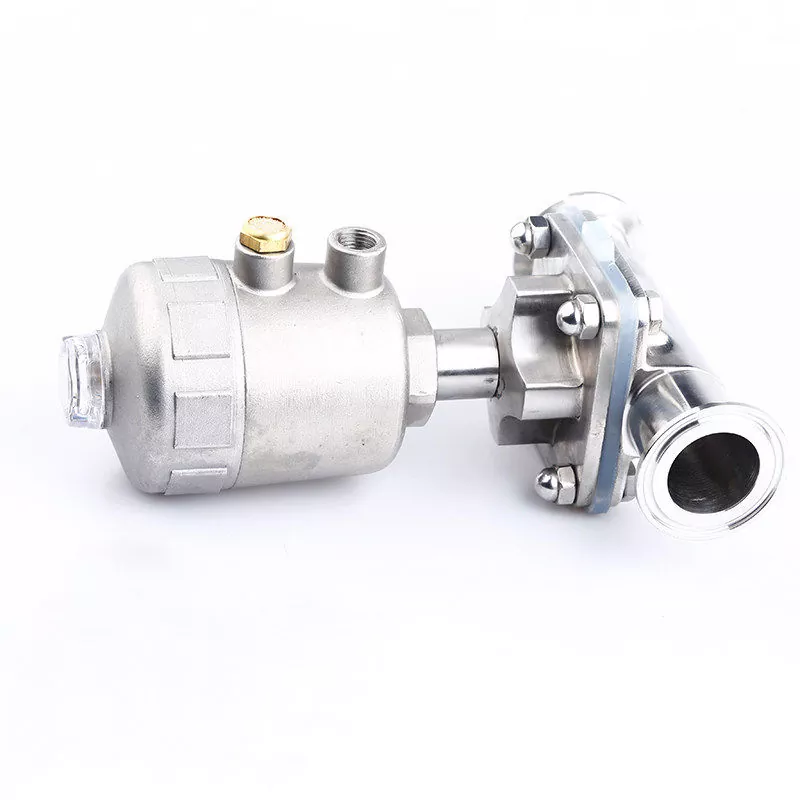

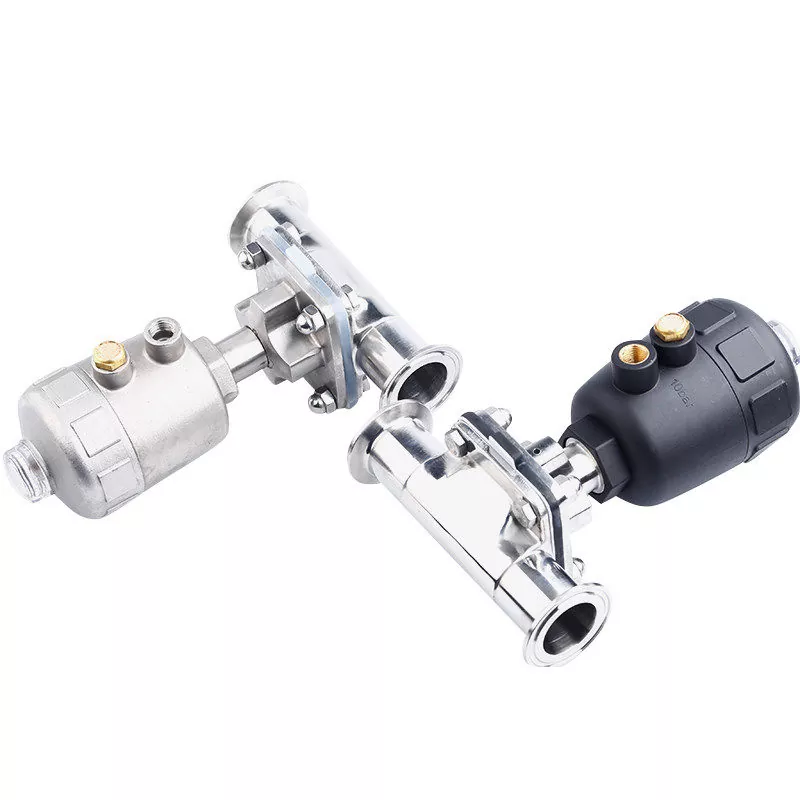

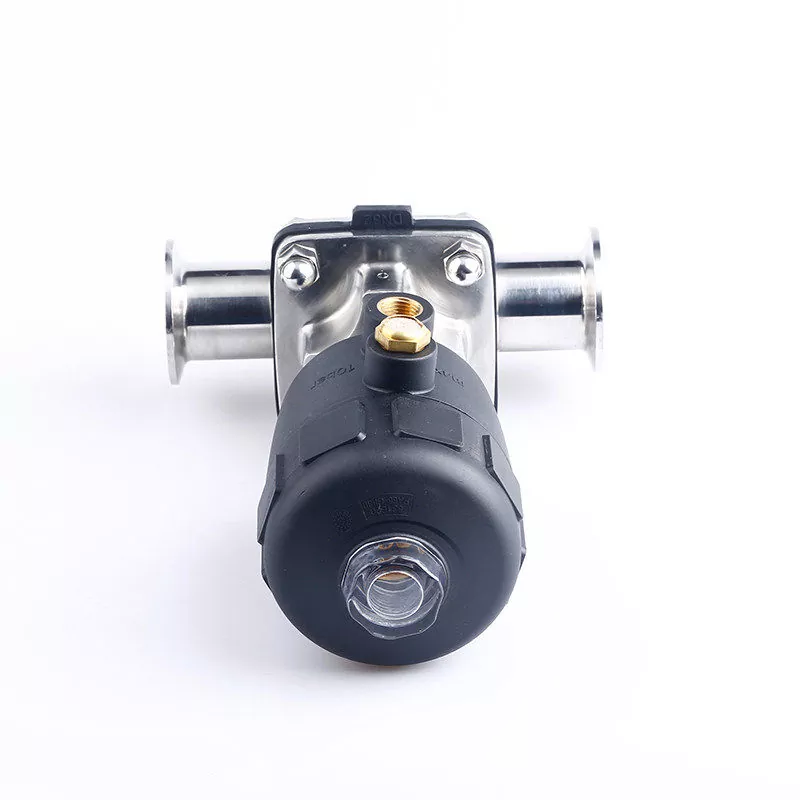

Pneumaattinen kalvoventtiili

DINGYUE pneumaattinen kalvoventtiili on kehitetty prosessilinjoille, joissa tarkka virtauksen säätö ja tiukka puhtaus ovat yhtä tärkeitä. Pneumaattisen toimilaitteen käyttämä se mahdollistaa automaattisen avaamisen ja sulkemisen säilyttäen samalla tasaisen materiaalin ohjauksen ilman manuaalista käyttöä. Ruostumattomasta teräksestä valmistettu rakenne, hygieeninen kalvorakenne ja helppohoitoinen rakenne tekevät siitä sopivan steriileihin käsittelylaitteisiin, CIP-järjestelmiin ja erittäin puhtaisiin jäähdytyssilmukoihin edistyneissä tiloissa. Jokainen venttiili on valmistettu tiukan laadunvalvonnan alaisena, jotta se tukee tasaista suorituskykyä vaativissa teollisuusympäristöissä.

Tekniset tiedot

Kuinka pneumaattinen toimilaite toimii?

Pneumaattinen toimilaite käyttää paineilmaa venttiilin avaus- ja sulkemisliikkeen ohjaamiseen ja korvaa manuaalisen käytön automaattisella ohjauksella. Kalvoventtiilijärjestelmässä toimilaite tuottaa voiman, joka tarvitaan kalvon siirtämiseen ylös tai alas, mikä mahdollistaa tarkan nesteen sulkemisen ja virtauksen säätelyn.

Toimintamekanismi perustuu kolmeen pääkomponenttiin:

· Ilmakammio – vastaanottaa paineilmaa ja muuntaa ilmanpaineen mekaaniseksi voimaksi.

· Mäntä – Liikkuu ilmanpaineen alaisena ja käyttää venttiilin vartta.

· Jousikokoonpano – Tarjoaa palautusvoiman yksitoimisissa toimilaitteissa.

Saniteettisovelluksiin valitaan yleisesti yksitoiminen normaalisti suljettu toimilaite, koska se tarjoaa automaattisen sammutussuojan, kun ilmansyöttö katkeaa.

Yksitoimisen normaalisti suljetun toimilaitteen työprosessi

1. Ei ilmansyöttöä: Venttiili kiinni

Kun paineilmaa ei syötetä, sisäjousi pysyy ulos vedettynä ja työntää toimilaitteen karaa alaspäin.

Alaspäin suuntautuva voima painaa kalvoa tiiviisti venttiilin istukkaa vasten pitäen pneumaattisen kalvoventtiilin suljettuna ja estäen väliaineen virtauksen.

Tämä normaalisti suljettu (NC) malli tarjoaa vikaturvallisen toiminnon. Jos tuotantolinja menettää ilmanpaineen odottamatta, venttiili palaa automaattisesti kiinni-asentoon, mikä auttaa estämään vuotoja, tuotehäviöitä ja kontaminaatioriskejä herkissä prosesseissa.

2. Ilmansyöttö aktivoitu: Venttiilin avausasento

Kun ohjausjärjestelmä lähettää toimintasignaalin, paineilma tulee toimilaitteen kammioon ja muodostaa painetta mäntään.

Ilmavoima työntää mäntää ylöspäin samalla kun se puristaa toimilaitteen sisällä olevaa jousta. Männän liikkuessa yhdistetty varsi nostaa kalvon pois tiivistepinnasta, jolloin neste pääsee virtaamaan putkilinjan läpi.

Tämä automaattinen toiminta mahdollistaa nopeamman reagoinnin, kauko-ohjauksen ja tasaisen venttiilin liikkeen tuotantojärjestelmissä, jotka vaativat toistuvaa jaksotusta.

3. Ilmansyöttö vapautettu: Venttiili palaa kiinni-asentoon

Kun paineilma vapautetaan, paine toimilaitteen kammion sisällä laskee.

Ilman ilmanpaineen pitämistä männän paikallaan jousi palaa alkuperäiseen tilaansa ja työntää mäntää ja karaa alaspäin. Kalvo siirtyy takaisin venttiilin istukkaan sulkeen venttiilin ja pysäyttäen nesteen virtauksen.

Tämä automaattinen palautustoiminto varmistaa, että venttiili palaa turvalliseen kiinni-asentoon jokaisen käyttöjakson jälkeen.

Kaksitoiminen toimilaite

Kaksitoiminen toimilaite toimii eri tavalla kuin jousipalautteinen rakenne. Paluujousen sijaan se luottaa paineilmaan, joka syötetään männän molemmille puolille.

· Avaaminen: Ilma tulee alempaan kammioon ja työntää mäntää ylöspäin venttiilin avaamiseksi.

· Sulkeminen: Ilma tulee ylempään kammioon ja painaa mäntää alaspäin sulkeakseen venttiilin.

Koska molemmat liikkeet toimivat ilmanpaineella, kaksitoimiset toimilaitteet voivat tarjota nopeammat avautumis- ja sulkemisnopeudet ilman jousen vastusta. Ne soveltuvat automatisoituihin järjestelmiin, joissa on jatkuva ilmansyöttö ja vaaditaan nopeaa venttiilin vastetta.

Oikean toimilaitteen valitseminen järjestelmällesi

Yksitoimiset toimilaitteet ovat suositeltavia saniteettiprosesseihin, joissa turvapysäytys on tärkeää, kun taas kaksitoimiset toimilaitteet valitaan usein nopeampaa toimintaa vaativaan suurtaajuusautomaatioon.

Oikean toimilaitteen valinta riippuu tekijöistä, kuten järjestelmän suunnittelusta, ilman saatavuudesta, toimintataajuudesta ja prosessin turvallisuusvaatimuksista.

Tuotantoprosessi

· Tarkkuustaonta: Käytämme korkealaatuista ruostumatonta terästä pneumaattisen kalvoventtiilin rungon takomiseen.

· Tarkka työstö: Käytämme CNC-koneita virtausreitin muokkaamiseen ja sisäpinnan kiillottamiseen peilipintaiseksi. Tämä luo jalkavapaan muotoilun, joka on helppo puhdistaa.

· Kalvotuotanto: Pneumaattisen kalvoventtiilin "sydän" on komposiittikalvo (PTFE + kumi). Se on suunniteltu kemikaaleja kestäväksi ja erittäin joustavaksi pitkäaikaiseen käyttöön.

· Tiukka testaus: Kaikki osat kootaan puhtaaseen tilaan ja läpäisevät korkeapainetestit varmistaakseen, ettei vuotoja ole.

Miksi erityyppisiä saniteettiventtiilejä tarvitaan?

Saniteettinestejärjestelmässä venttiilit tekevät paljon enemmän kuin vain käynnistävät tai pysäyttävät virtauksen. Eri tuotantoprosessit sisältävät erilaisia ​​väliaineen ominaisuuksia, hygieniavaatimuksia, paineolosuhteita ja puhdistusmenetelmiä. Steriiliin lääketuotantoon soveltuva venttiili ei välttämättä ole oikea valinta juomien siirtolinjaan tai korkeaviskositeettiseen tuotejärjestelmään.

Tästä syystä teollisuudessa käytetään erilaisia ​​saniteettiventtiilejä. Jokainen rakenne on kehitetty ratkaisemaan tiettyjä prosessihaasteita ja tasapainottamaan puhtautta, virtaustehokkuutta, huoltovaatimuksia ja käyttövarmuutta.

1. Saniteettikalvoventtiilit – kriittisiin hygieniasovelluksiin

Lääketieteessä, bioteknologiassa ja muissa erittäin puhtaissa prosesseissa kontaminaation estäminen on ensisijainen tavoite. Saniteettikalvoventtiilit on suunniteltu tällaisiin sovelluksiin, joissa pienetkin määrät jäänyt väliainetta voivat vaikuttaa tuotteen laatuun.

Kalvo muodostaa tiiviin eron venttiilimekanismin ja prosessinesteen välille. Tämä rakenne vähentää alueita, joihin neste voi jäädä loukkuun, ja helpottaa venttiilin puhdistamista CIP- tai SIP-menettelyillä. Kalvoventtiilit tarjoavat luotettavan ratkaisun prosessin eheyden säilyttämiseen steriileissä väliaineen siirroissa, puhdistetuissa vesijärjestelmissä ja herkissä biologisissa prosesseissa.

Verrattuna muihin venttiilimalleihin, kalvoventtiilejä suositaan yleensä puhtauden vuoksi raskaan virtauksen käsittelyn sijaan. Ne sopivat paremmin kohtalaisiin paineolosuhteisiin ja sovelluksiin, joissa hygienian hallinta on tärkeämpää kuin maksimivirtauskapasiteetti.

2. Terveysläppäventtiilit – tehokkaaseen suuren nesteen siirtoon

Elintarvikkeiden, juomien ja meijerituotteiden tuotantolinjat vaativat usein suurien nestemäärien siirtämistä putkistojen kautta päivittäin. Näissä sovelluksissa saniteettiläppäventtiilejä käytetään laajalti, koska ne tarjoavat tehokkaan virtauksen säädön yksinkertaisella ja kompaktilla rakenteella.

Kevyt rakenne tekee niistä käytännöllisiä suurempia putkia varten, kun taas nopea neljänneskierros mahdollistaa nopean avaamisen ja sulkemisen tuotanto- ja puhdistusjaksojen aikana. Ne asennetaan yleensä varastosäiliöihin, siirtoputkiin ja CIP-järjestelmiin, joissa luotettava toiminta ja helppo huolto ovat tärkeitä.

Kalvoventtiileihin verrattuna läppäventtiilit tarjoavat edullisemman valinnan suurihalkaisijaisiin saniteettiputkiin. Levy jää kuitenkin virtauskanavan sisään käytön aikana, mikä voi aiheuttaa lievää virtausvastusta. Ultrapuhtaille sovelluksille, jotka vaativat pienimmän mahdollisen nesteen pidättymisen riskin, muut venttiilimallit voivat olla sopivampia.

3. Terveyspalloventtiilit – korkeavirtauksen ja viskoosisen materiaalin käsittelyyn

Kaikki saniteettijärjestelmät eivät käsittele alhaisen viskositeetin nesteitä, kuten vettä. Monet elintarvike- ja teollisuusprosessit sisältävät paksumpia tuotteita, mukaan lukien siirapit, kastikkeet, tiivisteet ja muut viskoosit materiaalit, jotka vaativat tasaisen ja rajoittamattoman virtauksen.

Saniteettipalloventtiileissä on koko aukkoinen virtausreitti, joka mahdollistaa väliaineen kulkemisen läpi minimaalisella painehäviöllä, kun se on täysin auki. Tämä tekee niistä sopivia sovelluksiin, joissa virtaustehokkuuden ylläpitäminen ja paksumpien materiaalien käsittely ovat tärkeitä näkökohtia.

Läppäventtiileihin verrattuna palloventtiilit tarjoavat avoimemman virtauskanavan ja paremman suorituskyvyn vaativaan väliaineen siirtoon. Perinteiset palloventtiilirakenteet voivat kuitenkin sisältää sisäisiä onteloita, joihin jäännösneste voi kerääntyä. Tiukoissa hygieniasovelluksissa oikea venttiilin suunnittelu, pinnan viimeistely ja puhdistustoimenpiteet ovat välttämättömiä järjestelmän puhtauden ylläpitämiseksi.

Oikean saniteettiventtiilin valitseminen sovellukseesi

Oikea saniteettiventtiili riippuu prosessin todellisista vaatimuksista, mukaan lukien väliaineen tyypistä, puhtaustasosta, putkilinjan koosta, käyttöpaineesta ja puhdistusmenetelmästä.

· Lääke- ja biokäsittelyjärjestelmät asettavat yleensä etusijalle kontaminaation ehkäisyn ja steriilin käytön.

· Ruoka-, juoma- ja maitotuotelinjat vaativat usein tehokkaan virtauksen säädön suuria määriä varten.

· Korkeaviskositeettiset tuotteet saattavat vaatia venttiileitä, joiden virtausreitit ovat tasaisempia ja vähemmän rajoitettuja.

DINGYUE tarjoaa täydellisen valikoiman saniteettiventtiiliratkaisuja, mukaan lukien saniteettiläppäventtiilit, saniteettipalloventtiilit ja hygieeniset kalvoventtiilit, jotka auttavat asiakkaita valitsemaan sopivat virtauksensäätölaitteet lääke-, elintarvike-, puolijohde- ja nestejäähdytyssovelluksiin.
