Kolmisuuntainen kapseloitu puristuspalloventtiili

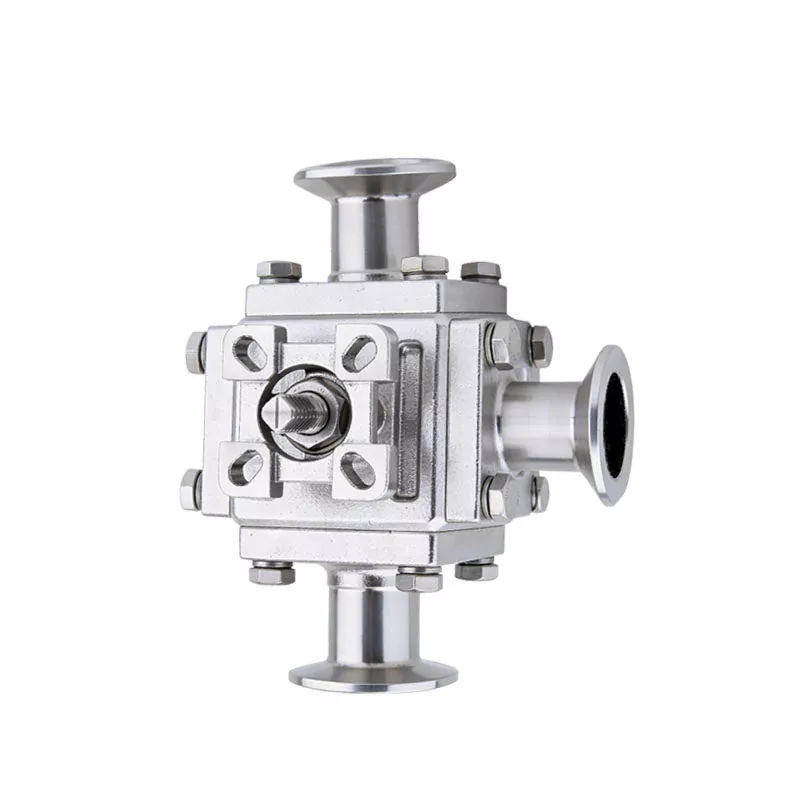

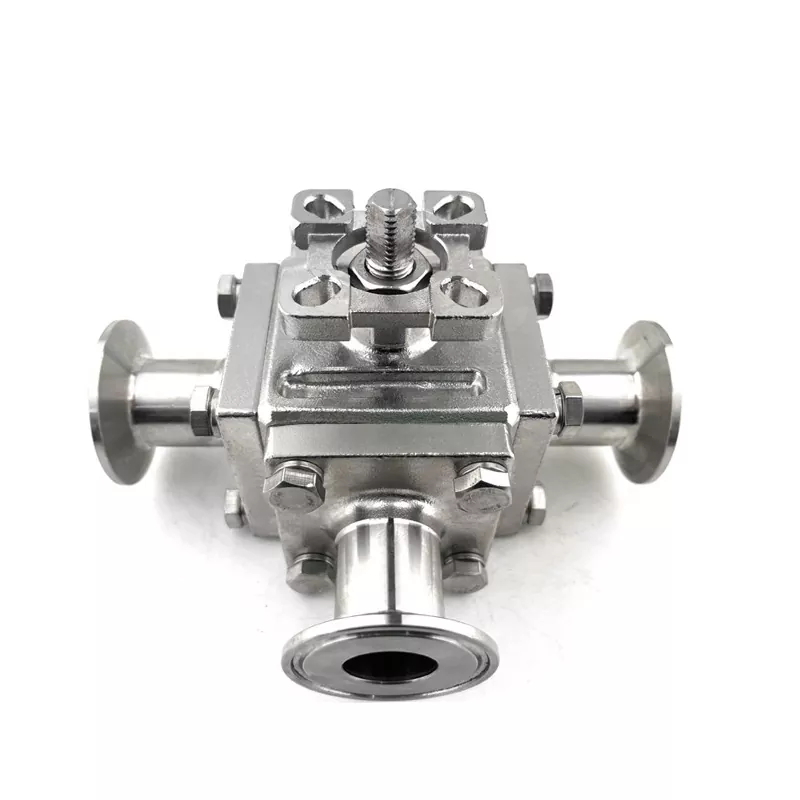

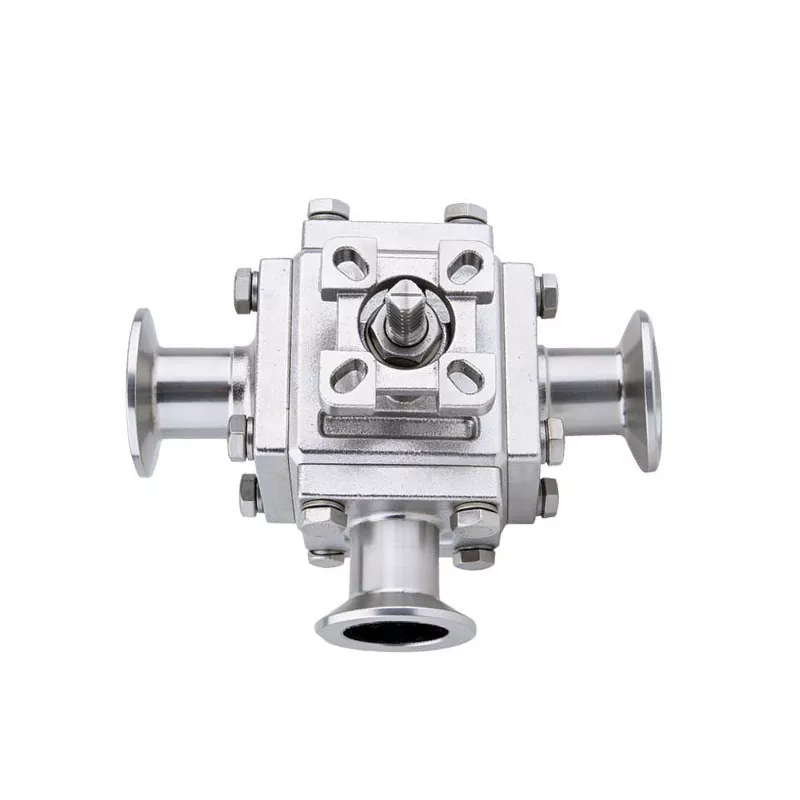

Saniteettilinjojen venttiilien rakenne vaikuttaa suoraan puhdistustehokkuuteen ja kontaminaatioiden hallintaan. DINGYUEn kolmisuuntainen kapseloitu puristinpalloventtiili on kehitetty kapseloidulla rakenteella, joka auttaa vähentämään nesteen pidättymisalueita ja suojaa kriittisiä tiivisteosia käytön aikana. Sen puristinliitäntä mahdollistaa nopeamman asennuksen ja vaihdon perinteisiin kierremalleihin verrattuna, mikä helpottaa usein puhdistettavien putkistojen huoltoa. Tämä venttiili soveltuu juomien tuotantoon, farmaseuttisiin laitteisiin ja erittäin puhtaisiin nestekiertosovelluksiin, ja se tarjoaa käytännöllisen virtauksen kytkentätehon samalla kun se tukee tiukkoja hygieniavaatimuksia.

Kattavat tekniset tiedot

Minkä 3-tiepalloventtiilin tarvitset?

Yksinkertainen opas ei-teknisille ostajille ja hankintapäälliköille

Molemmat venttiilit tekevät hienoa työtä nestesuuntien säätämisessä, mutta ne on rakennettu eri tavalla sisälle. Tässä on yksinkertainen, ammattikieltä sisältämätön erittely, jonka avulla voit valita budjettiisi ja järjestelmääsi sopivan.

1. Kolmitiekapseloitu palloventtiili

Ajattele tätä venttiiliä leveänä, suorana tunnelina. Venttiilin sisällä oleva reikä on täsmälleen samankokoinen kuin putkilinjasi.

Suurin virtaus, nollavastus: Koska kapeita kohtia ei ole, neste kulkee läpi täydellisen sujuvasti. Pumppujesi ei tarvitse työskennellä erityisen kovasti, ja menetät nollapaineen.

Paras paksuille nesteille: Jos neste on paksua (kuten kastiketta, tahnaa tai geeliä) tai sisältää pieniä hiukkasia, tämä on paras valinta, koska mikään ei jää kiinni.

Erittäin helppo puhdistaa: Koska sisäpuoli on täysin tasainen ja suora, puhdistusjärjestelmäsi (CIP/SIP) voi huuhdella helposti vanhat erät ilman kuolleita alueita.

Kompromissi: Raskas neliömäinen runko käyttää enemmän korkealaatuista ruostumatonta terästä, mikä tekee siitä raskaamman ja kalliimman.

2. Pienennetyn kaltevuuden 3-tie palloventtiili

Tämän venttiilin sisällä keskiosa (pallo) on hieman kapeampi kuin putki. Jotta kaikki liikkuisi mukavasti, rakensimme tasaisen, asteittaisen kaltevuuden (kuten pienen liukumäen), joka yhdisti keskiosan molempiin päihin.

100 % täydellinen viemäröinti: Sisäänrakennettu rinnerakenne on hengenpelastaja. Kun sammutat järjestelmän tai huuhtelet sen, kaikki jäljellä oleva neste liukuu luonnollisesti alas ja valuu kokonaan ulos. Venttiilin sisällä ei ole jäämiä lätäköitä tai seisovaa nestettä.

Suuria säästöjä (korkea ROI): Koska ydinosat ovat hieman pienempiä, venttiili on kevyempi ja paljon edullisempi. Se antaa sinulle ensiluokkaisen hygienian suorituskyvyn alhaisemmalla hinnalla.

Paras kirkkaille nesteille ja kaasuille: Täydellinen puhtaalle vedelle, ilmalle, kaasuille tai datakeskuksen jäähdytysnesteille, joissa virtauksen leveyden pieni muutos ei vaikuta suorituskykyyn.

Pikavertailutaulukko

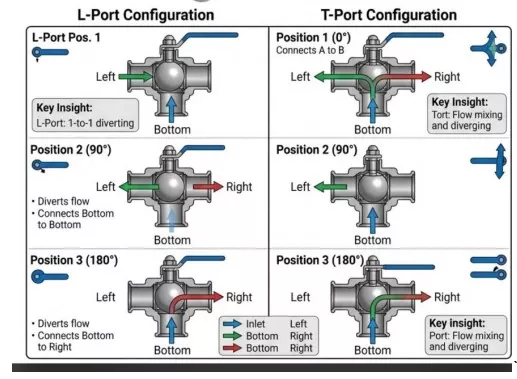

Moniporttisten venttiilien avulla insinöörit voivat yksinkertaistaa monimutkaisia ​​putkistoverkkoja korvaamalla useita yksisuuntaisia ​​venttiileitä yhdellä moniporttisella kokoonpanolla. Kolmisuuntainen kapseloitu puristin Kolmisuuntainen kapseloitu puristinpalloventtiili on saatavana kahdessa erillisessä porttikokoonpanossa – L-portti tai T-portti – vastaamaan monenlaisiin prosessinesteiden jakelu- ja sekoitustarpeisiin.

L-portin kokoonpano (vaihtoventtiili)

L-porttia käytetään ensisijaisesti nesteen ohjaamiseen yhdestä syöttölinjasta toiseen kahdesta vaihtoehtoisesta suunnasta. Kun kahva tai toimilaite kääntyy $90^\circ$, sisäinen virtausreitti vaihtuu puhtaasti lähtöportista A lähtöporttiin B. Kaikkia kolmea porttia ei voi yhdistää samanaikaisesti L-porttikokoonpanossa, joten se on ihanteellinen valinta varalaitteiden eristämiseen tai nestereittien vaihtamiseen kahden erillisen varastosäiliön välillä.

T-Port-kokoonpano (sekoitus- ja sekoitusventtiili)

T-porttimuotoilu tarjoaa äärimmäistä järjestelmän joustavuutta. Se voi toimia vaihtoventtiilinä, sekoitusventtiilinä tai täysin avoimena läpivientilohkona. T-porttiventtiili voi yhdistää kaikki kolme putkilinjan porttia kerralla, jolloin voit yhdistää kaksi erillistä prosessivirtaa yhdeksi sekoitettuun nestelinjaan. Lisäksi venttiilipallon kääntäminen mahdollistaa yksittäisten linjojen eristämisen tai täyden kolmisuuntaisen virtauksen ylläpitämisen, mikä antaa ohjausinsinööreillesi täydellistä joustavuutta monimutkaisten nesteverkkojen suunnittelussa.

Usein kysytyt kysymykset

K: Miksi kapseloitu istuin on välttämätön erittäin puhdasta käsittelyä varten?

V: Tavallinen kolmisuuntainen kapseloitu palloventtiilin istukka tiivistää vain tulo- ja ulostuloaukkojen ympärillä jättäen pienen avoimen raon pallon ja venttiilin kotelon väliin. Prosessineste voi tihkua tähän onteloon ja pysähtyä. Kapseloitu istukka täyttää tämän tyhjän tilan kokonaan varmistaen, ettei väliainetta voi jäädä loukkuun venttiilin rungon sisään.

K: Voiko tämä venttiili käsitellä korkean lämpötilan höyrysterilointia?

V: Kyllä. Kun venttiilimme on valmistettu ensiluokkaisista TFM 1600 -polymeeritiivisteistämme, ne toimivat luotettavasti jatkuvissa lämpötiloissa aina $180^\circ\text{C}$ asti, joten ne ovat täysin yhteensopivia tavallisten Clean-In-Place (CIP)- ja Steam-In-Place (SIP) -lämpöpuhdistusjaksojen kanssa.

K: Onko lähetyksen mukana täydelliset materiaalin jäljitettävyyttä koskevat asiakirjat?

V: Kyllä. Jokainen lähetys sisältää kattavat EN 10204 3.1 -materiaalitestiraportit (MTR), jotka osoittavat tarkan kemiallisen koostumuksen ja fysikaaliset testitiedot kaikille ruostumattomille teräsosille, mikä takaa täydellisen jäljitettävyyden alkuperäiseen terässulaan.

Myynnin jälkeinen palvelu ja takuutuki

Suhteemme tiimiisi ei lopu, kun lähetys lähtee tehtaalta. Seisomme jokaisen rakentamamme tuotteen takana kattavalla tukijärjestelmällä, joka on suunniteltu pitämään tuotantolinjasi sujuvana:

1) Kattava takuu: Jokainen venttiili sisältää 12 kuukauden vakiotakuun, joka kattaa materiaalit ja valmistuslaadun.

2) Lähetettäväksi valmiit varaosat: Varastossamme on laaja valikoima vaihto-istuinsarjoja, varren tiivisteitä ja O-renkaita, joten voimme toimittaa huolto-osia nopeasti laitoksesi seisokkien minimoimiseksi.

3) Responsiivinen tekninen tuki: Kokenut tekninen tukitiimimme on tavoitettavissa sähköpostitse tai videopuhelulla auttamaan tiimiäsi asennuskysymyksissä, toimilaitteen asennuksessa tai rutiinihuollon vianmäärityksessä.
