28WB Sanitary Butt Weld True Wyes

Putkilinjan haarautumissuunnittelu voi vaikuttaa suoraan virtauksen tasaisuuteen, paineen vakauteen ja järjestelmän yleiseen tehokkuuteen. Toisin kuin tavalliset haaraliittimet, joissa on terävämmät virtauksen muutokset, 28WB Sanitary Butt Weld True Wyes luo asteittaisemman siirtymän kolmen putkilinjan osan välillä, mikä auttaa nesteitä liikkumaan järjestelmän läpi vähemmällä häiriöllä.

Valmistettu saniteettiteknisten vaatimusten ja ASME BPE -standardien mukaisesti, tämä liitoskappale on valmistettu korkealaatuisesta ruostumattomasta teräksestä, ja sen mitat ovat tarkat luotettavaa päittäishitsausta varten. Pysyvä hitsausliitos auttaa luomaan puhtaan, turvallisen putkilinjarakenteen, mikä tekee siitä sopivan sovelluksiin, kuten lääkeprosessilinjoihin, bioteknisiin laitteisiin, elintarviketuotantojärjestelmiin ja kehittyneisiin nestejäähdytysverkkoihin.

Tekniset tiedot ja tiedot

Miksi tämä malli on ratkaisevan tärkeä CDU: ssa

Tämä "Y-muotoinen tee"-kokoonpano on suunniteltu ensisijaisesti optimoituun virtauksen jakautumiseen ja järjestelmän tasapainottamiseen.

1) Optimoitu virtausdynamiikka: Monimutkaisessa jäähdytysjärjestelmässä, kuten CDU:ssa, yhtä suuren nestemäärän saaminen jokaiseen komponenttiin on ratkaisevan tärkeää. Jos sinulla on useita jäähdytyssilmukoita, lineaarinen jakotukki luo epätasaisen jakautumisen.

2) Tasainen virtaus: Symmetrinen Y-liitos varmistaa, että tuleva virtaus jakautuu täydellisesti ja jakautuu. Tämä tarjoaa tasaisen, tasaisen virtausnopeuden ja tasaisen nestepaineen kaikkiin toisiolinjoihin, mikä on elintärkeää tehokkaan elektroniikan tasapainoiselle toiminnalle.

Matala turbulenssi: Tasaiset, kulmat oksat vähentävät turbulenssia ja energiahävikkiä, joita voi esiintyä ankarissa 90 asteen risteyksissä, mikä parantaa pumpun tehokkuutta ja vähentää järjestelmän melua.

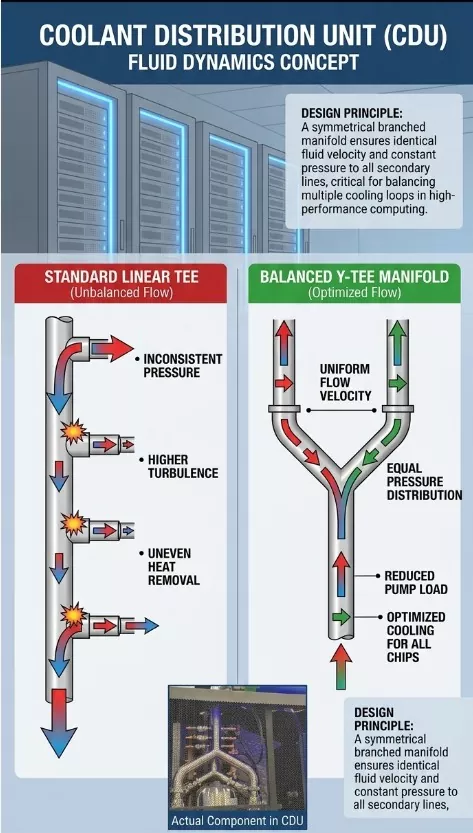

Visuaalinen vertailu: Virtauksen jakosarjat

Vasen: Näyttää standardin lineaarisen jakotukin, jossa virtaus heikkenee asteittain, mikä johtaa epätasaiseen jäähdytykseen.

Oikealla: Näyttää optimoidun Y-tee-jakotukin, joka luo täysin symmetrisen, tasaisen virtauksen kaikkiin lähtöihin.

Lateral Tee vs. True Y-Tee

Monet ihmiset sekoittavat nämä kaksi, koska ne molemmat näyttävät "Y":ltä. Ne ohjaavat kuitenkin nesteitäsi hyvin eri tavalla. Näin voit valita oikean putkiston sijoittelullesi.

Pikavertailu Lateral Tee VS True Y-Tee

1. Lateral T - "The Highway Exit"

Kuinka se toimii: Ajattele tätä moottoritienä, jossa on poistumisramppi. Pääliikenne jatkuu keskeytyksettä suoraan, kun taas pieni osa liikenteestä poistuu loivasti.

Miksi sitä kannattaa käyttää: Jos laitoksesi läpi kulkee päälinja ja sinun tarvitsee vain koskettaa sitä syöttääksesi pienemmän säiliön tai aseman sivulla, tämä on sinun tapasi. Se tarjoaa paljon tasaisemman virtauksen kuin tavallinen 90$^\circ$ T-Tee.

Paras: Ohituslinjojen tai näytteenottolinjojen lisääminen pääputkea pitkin.

2. True Y-Tee – "The Fork in the Road"

Kuinka se toimii: Ajattele tien haaraa, jossa päätie päättyy, ja sinun on valittava vasen tai oikea. Se jakaa virtauksen täydellisesti keskeltä kahdeksi symmetriseksi poluksi.

Miksi sitä käytetään: Jos sinun on ruokittava kahta identtistä säiliötä tai hiivapalaa täsmälleen samalla nopeudella, tarvitset True Y-Teen. Koska se on täysin symmetrinen, se varmistaa tasapainoisen paineen ja tasaisen virtausnopeuden molemmille haareille.

Paras: Tasainen halkaisu, symmetriset täyttölinjat tai kahden erillisen linjan yhdistäminen yhdeksi pääviemäriksi.

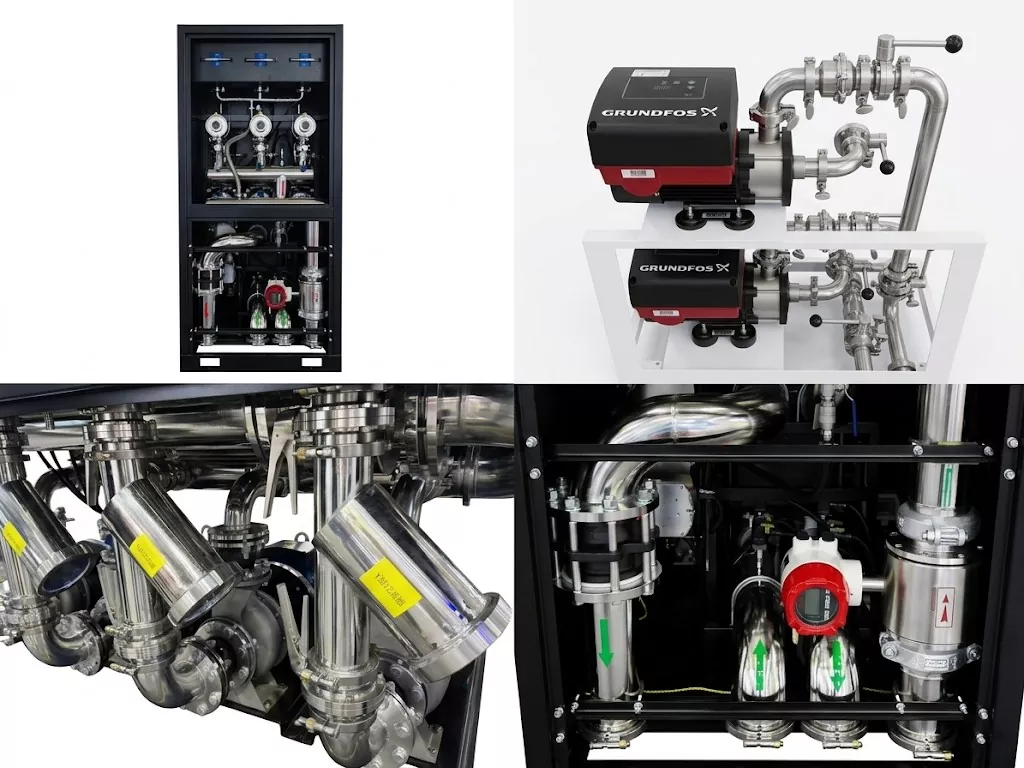

Käytetään laajasti CDU:ssa

Ensiluokkaiset saniteettiventtiilimme ja putkiliitosemme on suunniteltu tehokkaita jäähdytysjakeluyksiköitä varten. Ne auttavat pitämään nesteen sujuvana ja turvallisena kriittisten jäähdytyssilmukoiden läpi. Valmistettu huippuluokan ruostumattomasta teräksestä, ne estävät vuodot ja suojaavat herkkää elektroniikkaa. Helppo asentaa ja rakennettu kestämään, osamme ovat ihanteellinen valinta nykyaikaisiin konesalien nestejäähdytysjärjestelmiin.
