Saniteettisuunnin

Kun saniteettiputkisto vaatii muutoksen putken kokoon, väärin suunniteltu siirtymä voi vaikuttaa virtauksen suorituskykyyn ja luoda alueita, joihin materiaalit voivat jäädä loukkuun. DINGYUE-suunnittelijat tarjoavat asteittaisen yhteyden eri putkistojen halkaisijoiden välillä, mikä auttaa laitesuunnittelijoita saavuttamaan tehokkaamman ja hygieenisemmän putkiston.

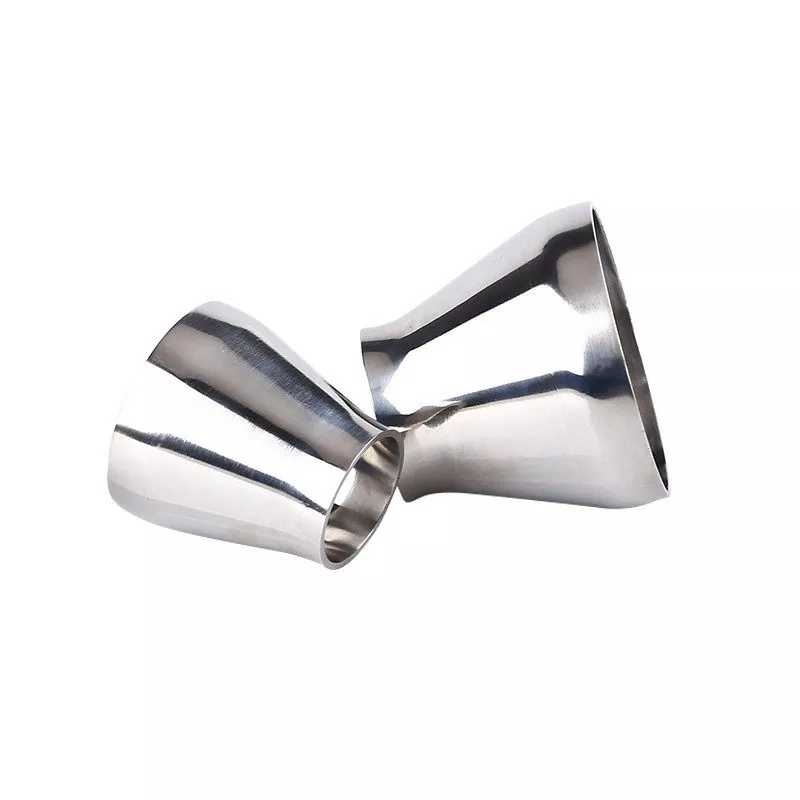

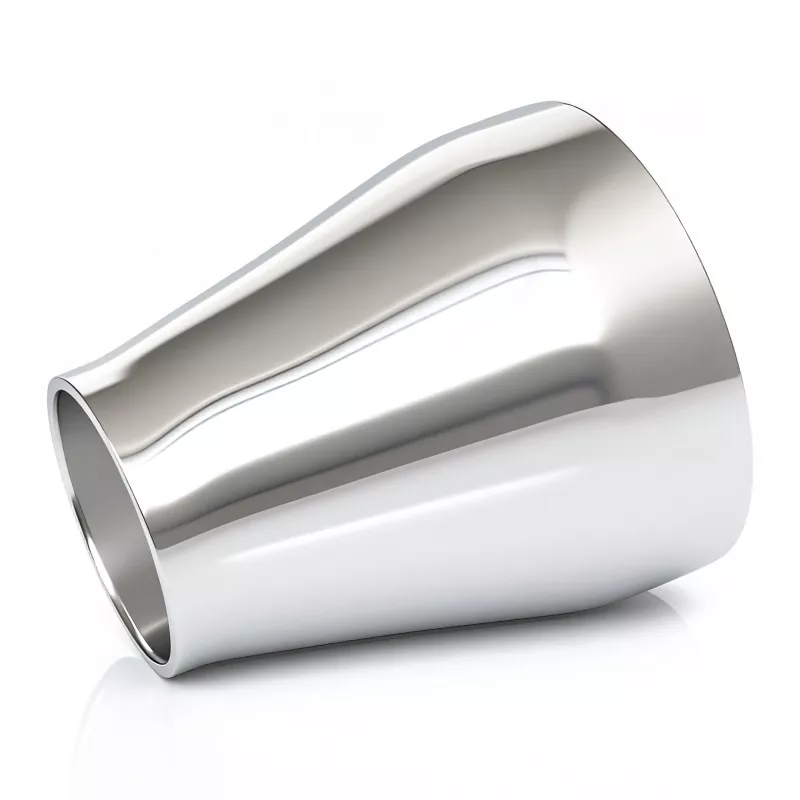

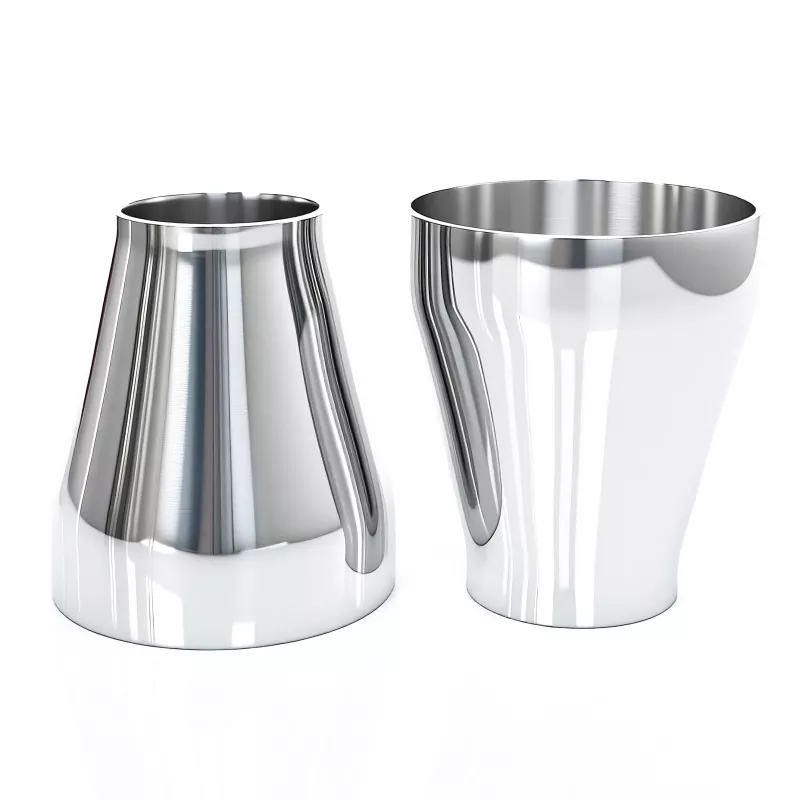

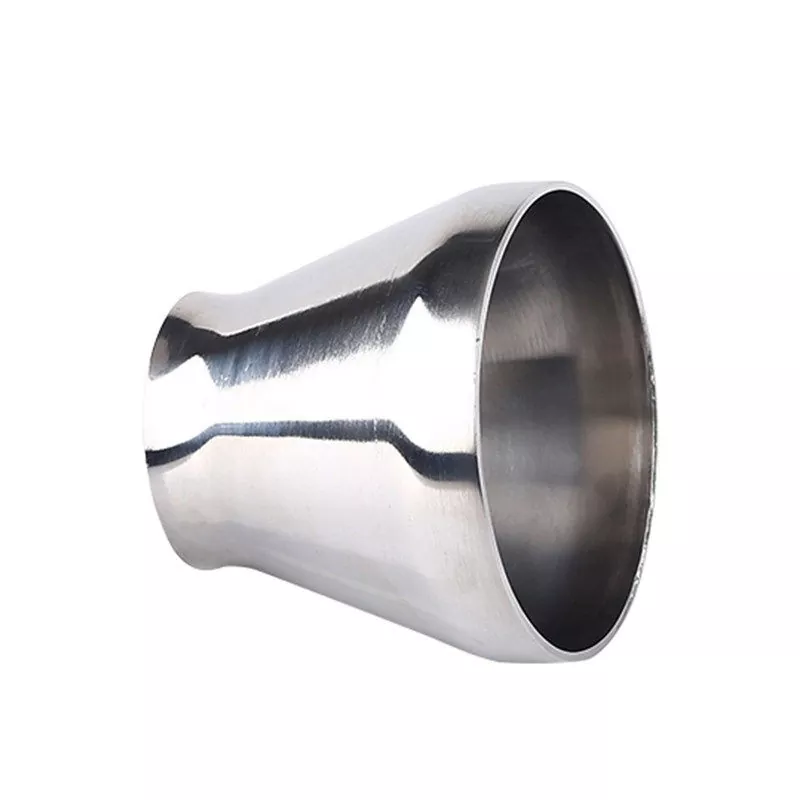

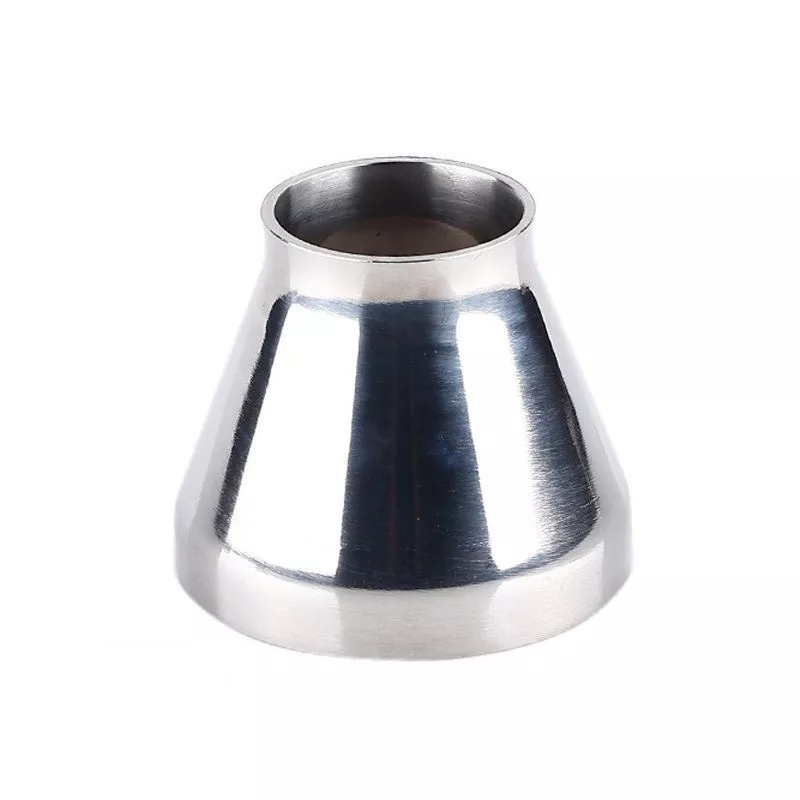

Saatavana samankeskisinä ja epäkeskisinä kokoonpanoina, nämä supistuslaitteet voidaan valita asennusvaatimusten ja prosessiolosuhteiden mukaan. Valmistettu 304/316L ruostumattomasta teräksestä tarkalla mitoituksella ja hygieenisellä viimeistelyllä, ne soveltuvat työstölaitteisiin, siirtoputkiin ja nestejäähdytysjärjestelmiin, jotka vaativat luotettavia liitoksia ja tasaista nesteen liikettä.

Tekniset tiedot

Tuotteen edut

Erittäin puhtaissa putkistojärjestelmissä putken saniteettitiiviste tekee paljon enemmän kuin vain yhdistää kaksi erikokoista putkea. Sillä on kaksi tärkeää roolia tuotannon turvallisuuden ja sujuvan pitämiseksi:

1). Varmista, että järjestelmä tyhjenee kokonaan

Tämä on yksi tiukimmista säännöistä elintarvikkeiden ja lääkkeiden tuotannossa. Kun tuotanto päättyy tai kun putkia pestään ja desinfioidaan, nestettä ei voi jättää lainkaan. Kaikki jäljelle jääneet nesteet voivat kasvattaa bakteereja ja pilata seuraavan tuote-erän.

Kuinka se toimii litteissä putkissa: Vaakasuuntaisissa (litteissä) linjoissa käytämme eksentrinen reduktorin (supistusyksikkö, jossa on yksi litteä puoli). Se pitää putkien pohjan täsmälleen samalla tasolla. Näin jokainen pisara tuotetta tai puhdistusvettä voi valua ulos luonnollisesti painovoiman vaikutuksesta jättäen sisäosan täysin kuivaksi.

2). Virtauksen pitäminen tasaisena ja tuotteen suojaaminen

Erilaiset nesteet, kuten maito, nestemäiset lääkkeet tai paksut kastikkeet, ovat herkkiä. Jotkut voivat vaurioitua helposti, jos niitä painetaan liian lujasti.

Nopeuden ja paineen hallinta: Putken koon muuttaminen auttaa hallitsemaan, kuinka nopeasti ja millä paineella neste kulkee linjan läpi.

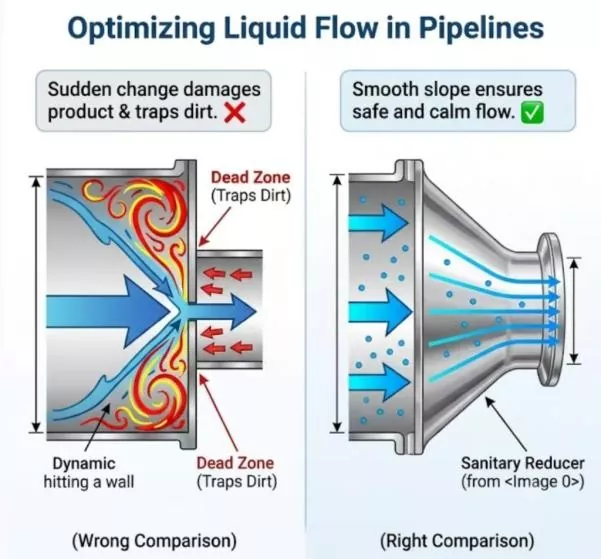

Loukkujen ja pyörteiden pysäyttäminen: Jos liität suuren putken pieneen putkeen, jossa on terävä, äkillinen seinä, neste pyörtyy rajusti (luoen turbulenssia) ja jää loukkuun kulmiin. Supistin tarjoaa pehmeän, tasaisen kaltevuuden. Tämä pitää nesteen virtaavan rauhallisesti, estää ainesosien vaurioitumisen ja estää ruokahiukkasten kerääntymisen kuolleisiin kulmiin.

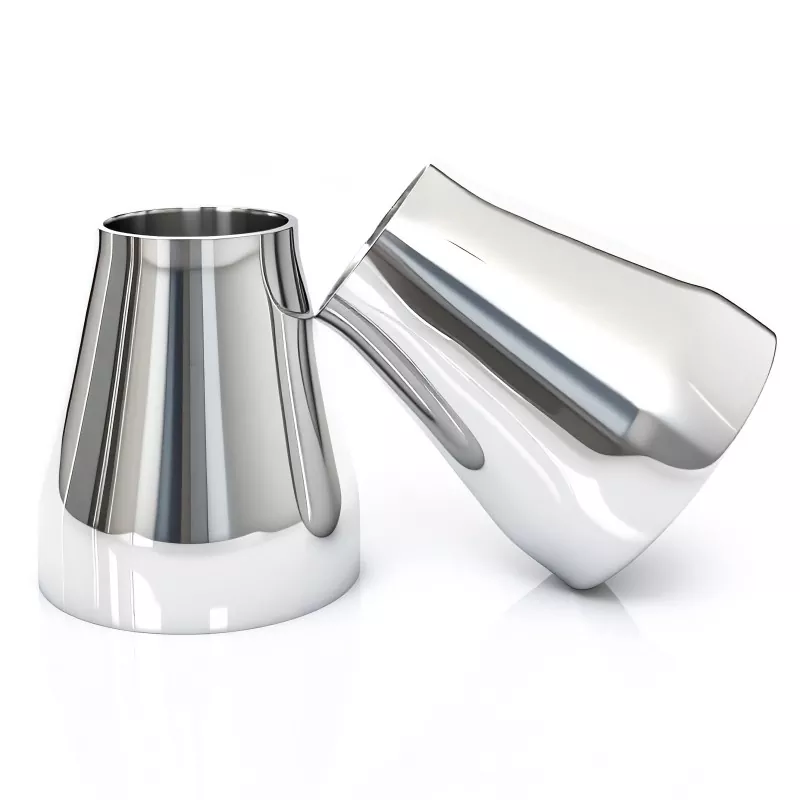

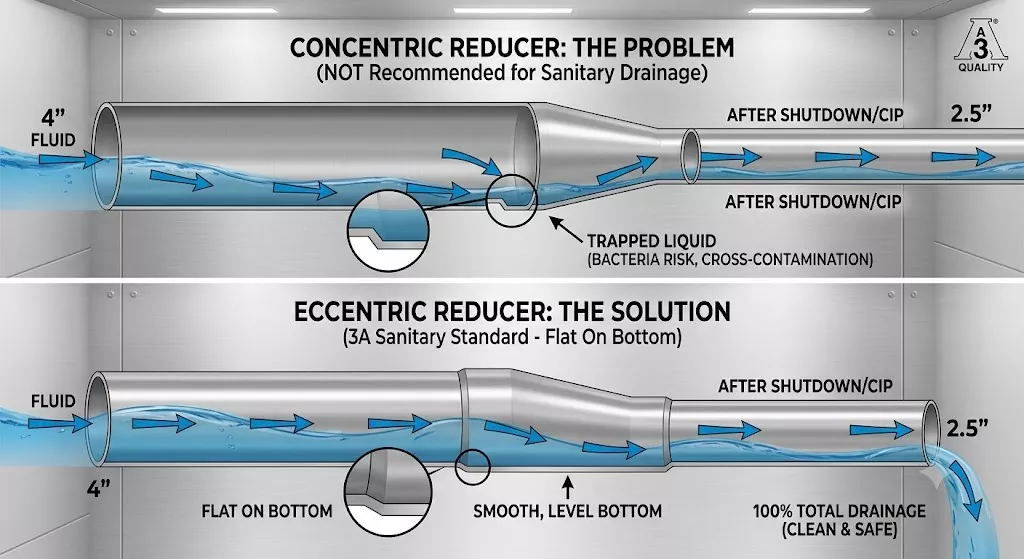

Samankeskinen reduktor VS  Epäkeskinen supistus

Vaakaputkia asennettaessa 3A saniteettistandardit suosittelevat voimakkaasti eksentrinen supistimen käyttöä (putkisovitin, jossa toinen puoli on täysin tasainen). Tämä perustuu puhtaiden putkijärjestelmien perussääntöön: kaiken on tyhjennettävä kokonaan itsestään.

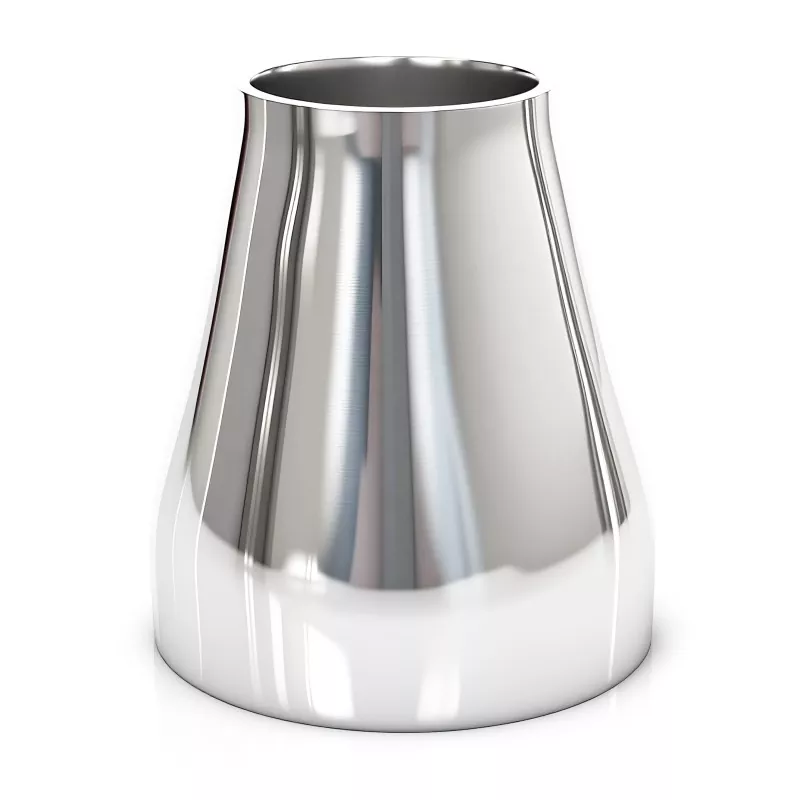

Ongelma tavallisissa (samankeskisissä) supistimessa: Jos käytät tavallista, kartion muotoista saniteettisuunninta vaakasuorassa linjassa, se luo "askelman" tai reunan putken pohjaan. Kun sammutat koneen tai suoritat puhdistussyklin (CIP), neste jää loukkuun tämän vaiheen taakse ja muodostaa pienen lätäkön. Tämä ylimääräinen neste voi helposti kasvattaa bakteereja ja pilata seuraavan tuote-erän.

Epäkeskisten reduktoreiden taika: Epäkeskisessä supistimessa on yksi täysin tasainen puoli (jonka asennamme aina alaspäin). Tämä pitää putkilinjasi pohjan täysin vaakasuorassa. Kun on aika tyhjentää järjestelmä, jokainen nestepisara valuu ulos tasaisesti ilman vastusta. Se vastaa täydellisesti tiukkaa 3A sääntöä: ei jäätyneitä nesteitä, 100 % täydellinen tyhjennys.

Miksi valita DINGYUE

Oikean saniteettikomponenttien toimittajan valinnassa ei ole kyse vain tuotteiden saatavuudesta, vaan myös pitkän aikavälin luotettavuudesta, tasaisesta laadusta ja teknisestä tuesta. DINGYUE keskittyy toimittamaan hygieenisiä nesteenhallintakomponentteja, jotka täyttävät tiukat vaatimukset sellaisilla teollisuudenaloilla, joilla suorituskyvystä ja puhtaudesta ei voida tinkiä.

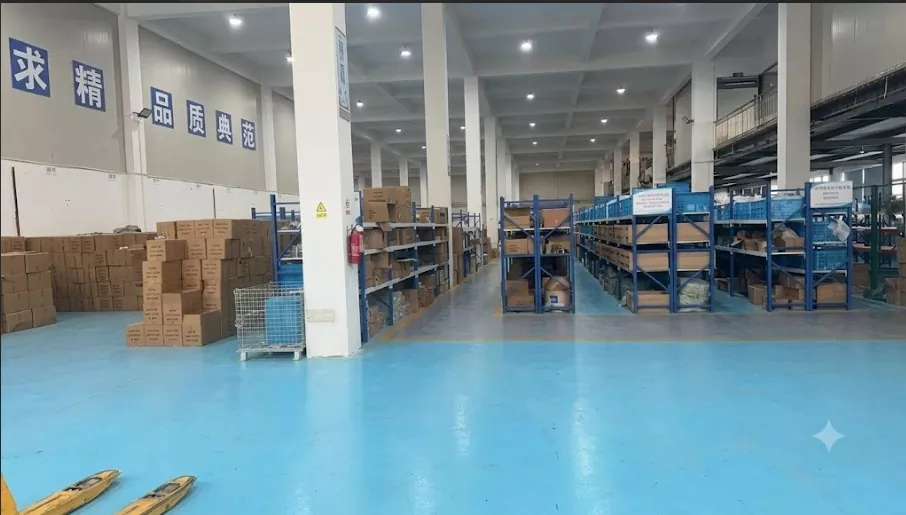

Reliable Supply for Global Projects

Järjestetyllä tuotanto- ja varastojärjestelmällä DINGYUE tukee vakaata toimitusta asiakkaille eri alueilla. Valmiita tuotteitamme hallitaan asianmukaisesti ennen toimitusta tilausten tarkkuuden, pakkaussuojauksen ja tehokkaan toimituksen varmistamiseksi meneillään oleviin elintarvikejalostus-, lääkejärjestelmien, puolijohdesovellusten ja nestejäähdytysinfrastruktuurin projekteihin.

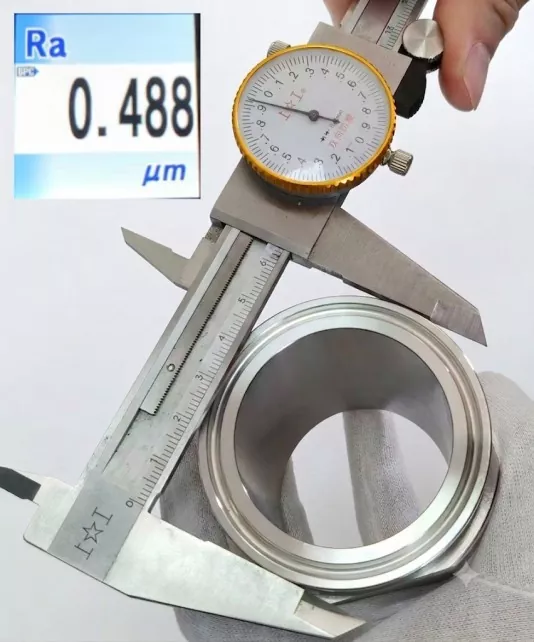

Materiaalin ja pinnan laadun tiukka valvonta

Saniteettiosien ja nesteenohjauskomponenttien pinnan laatu vaikuttaa suoraan puhdistustehokkuuteen ja järjestelmän suorituskykyyn. DINGYUE suorittaa yksityiskohtaisia ​​tarkastuksia koko valmistuksen ajan, mukaan lukien mittatarkistukset ja pinnan karheustestit. Sisäpintojen viimeistelyä valvotaan huolellisesti, jotta saavutetaan tasainen hygienia ja vähennetään jäämien kertymisen riskiä käsittelyjärjestelmissä.

Ratkaisut, jotka luotetaan useilla toimialoilla

DINGYUE-tuotteet on suunniteltu vaativiin sovelluksiin, kuten lääketuotantoon, juomien käsittelyyn, meijerijärjestelmiin ja edistyneisiin nestejäähdytysprojekteihin. Yhdistämällä tarkkuuskoneistuksen, saniteettisuunnittelun ja valmistuskokemuksen DINGYUE auttaa insinööriyrityksiä, laitevalmistajia ja teollisuuskäyttäjiä rakentamaan luotettavia nestejärjestelmiä.
