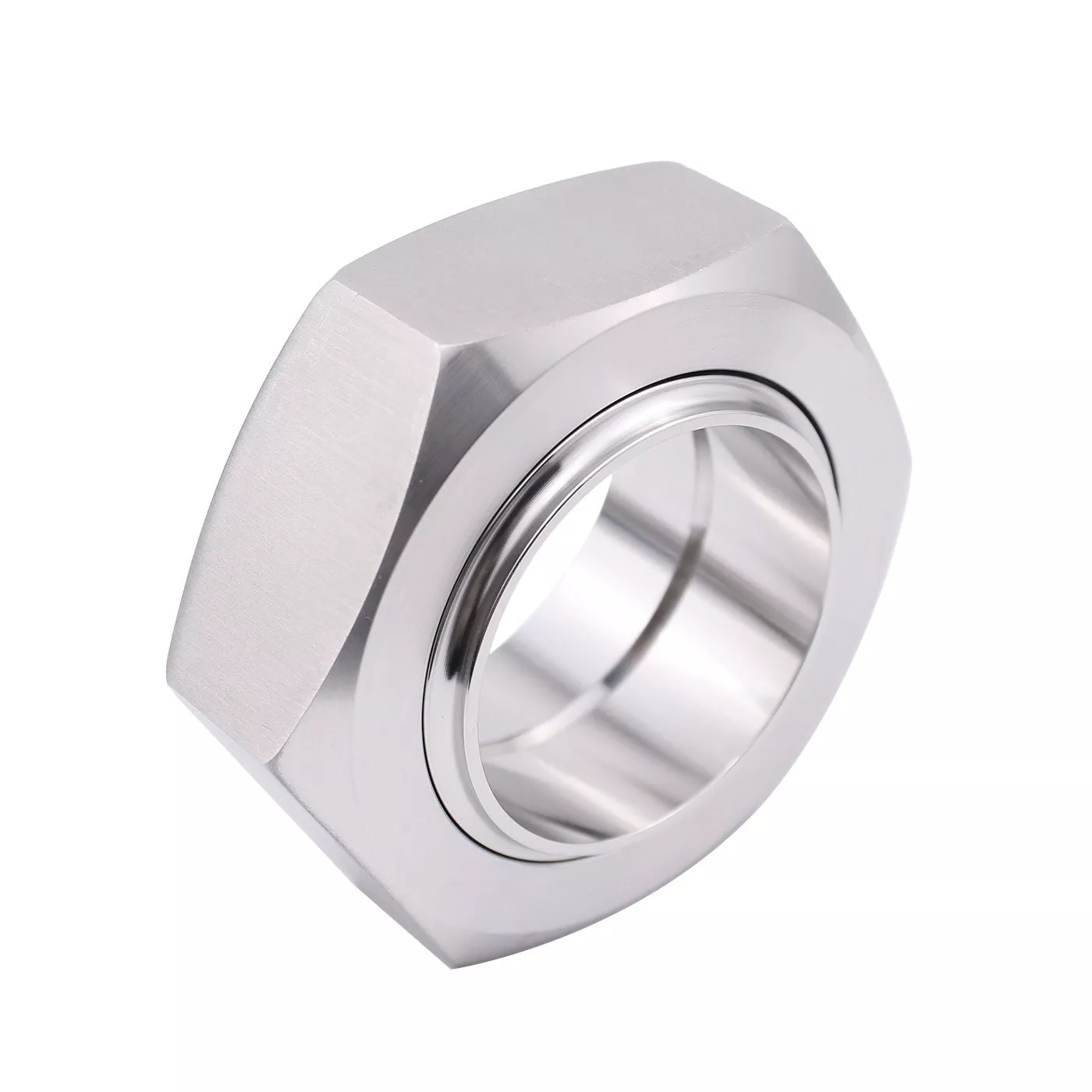

DINGYUE 3A Sanitary Stainless Steel Union Fittings -liittimet tarjoavat irrotettavan hygieenisen liitosratkaisun prosessiputkistoon, jossa vaaditaan säännöllistä tarkastusta, puhdistusta tai laitteiden vaihtoa.

Toisin kuin pysyvät hitsatut liitokset, saniteettiliitokset antavat käyttäjille mahdollisuuden irrottaa putkiosia leikkaamatta tai uudelleenhitsaamatta putkilinjaa. Liitoskokoonpano koostuu tarkkuuskoneistetuista osista, mukaan lukien kierremutteri, urososa, vuoraus ja tiivisteelementti, jotka luovat turvallisen liitoksen ja säilyttävät tasaisen sisäisen virtausreitin.

Nämä 3-A saniteettivaatimusten mukaan suunnitellut liitosliittimet soveltuvat järjestelmiin, joissa puhdistettavuus, materiaalien yhteensopivuus ja liitäntöjen luotettavuus ovat tärkeitä näkökohtia.

Tekniset tiedot

3-A standardi yhteensopiva hygieeninen liitäntä

3A Sanitary Stainless Steel Union Fittingsin suunnittelussa keskitytään saastumisriskien vähentämiseen ja helpompien puhdistustoimenpiteiden tukemiseen. Sileät työstöpinnat ja oikein sovitetut liitoskomponentit auttavat ylläpitämään hygieenisiä olosuhteita prosessiputkissa.

Ruoka-, juoma- ja lääkelaitteille saniteettivaatimukset täyttävän liitäntätavan valitseminen auttaa ylläpitämään järjestelmän suorituskykyä pitkäaikaisen käytön aikana.

Helppo purkaa tarkastusta ja huoltoa varten

Yksi tärkeimmistä syistä, miksi asiakkaat valitsevat liitoskalusteet, on esteettömyys.

Hitsausliitäntöihin verrattuna saniteettiliitos voidaan avata, kun laitteet vaativat tarkastusta, puhdistusta tai komponenttien vaihtoa. Tämä tekee siitä sopivan prosessijärjestelmiin, jotka vaativat säännöllistä huoltoa.

Ruostumattomasta teräksestä valmistettu rakenne hygieniasovelluksiin

DINGYUE toimittaa 3A liitoshelat, jotka on valmistettu ruostumattomasta teräksestä 304 ja 316L.

316L ruostumaton teräs valitaan yleisesti lääke- ja korroosioympäristöihin sen paremman korroosionkestävyyden vuoksi, kun taas ruostumaton 304 teräs tarjoaa käytännöllisen ratkaisun yleisiin ruoka- ja juomasovelluksiin.

Luotettava vaihto olemassa oleviin saniteettijärjestelmiin

Huoltoprojekteissa ja laitepäivityksissä alkuperäisten liitosmittojen sovittaminen on välttämätöntä.

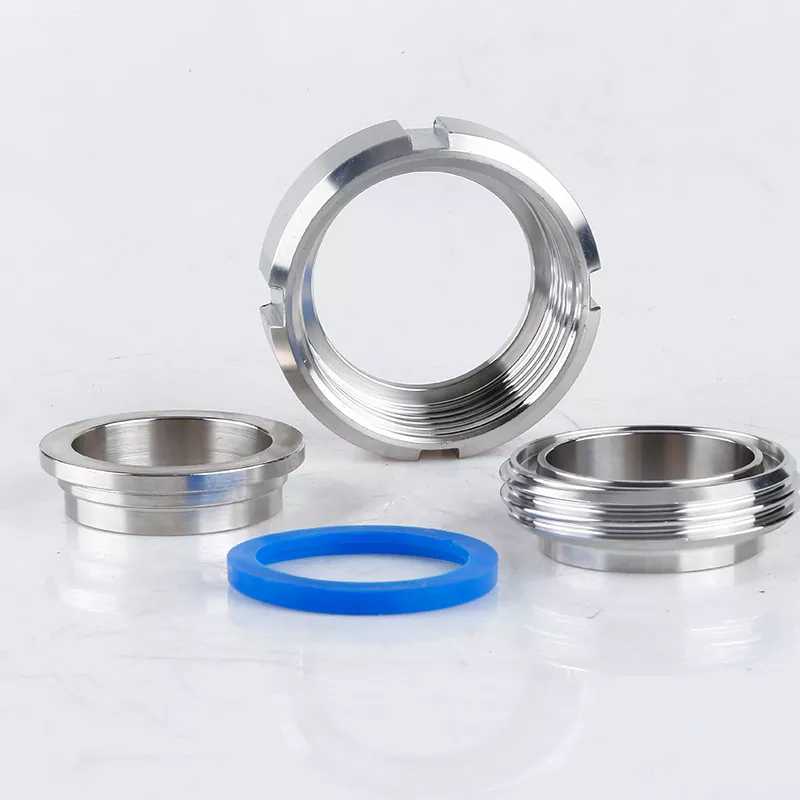

Toimitamme vaihtoliitossarjoja yhteensopivilla komponenteilla, mukaan lukien:

· Liitosmutteri

· Miespuolinen osa

· Liner

· Tiiviste-/tiivistekomponentit

Tämä auttaa asiakkaita vaihtamaan kuluneita komponentteja muuttamatta olemassa olevaa putkistorakennetta.

Sovellukset

Ruoan ja juoman jalostus

Elintarvikkeiden ja juomien tuotantolinjat vaativat saniteettiliitännät, jotka kestävät toistuvia puhdistusta ja tuotannon muutoksia.

· Maidonkäsittelylaitteet

· Juomien siirtojärjestelmät

· Panimolaitteet

· Ainesosien käsittelyputket

Irrotettavan rakenteen ansiosta käyttäjät pääsevät käsiksi putkistoosiin huollon aikana ilman suuria putkilinjamuutoksia.

Farmaseuttiset ja bioprosessijärjestelmät

Farmaseuttiset laitteet edellyttävät tiukkaa puhtauden ja materiaalien yhteensopivuuden valvontaa.

· Käsittele luistoja

· Puhdista nesteensiirtojärjestelmät

· Lääkelaitteiden liitännät

· Laboratorio- ja pilottituotantojärjestelmät

Hygieeninen rakenne tukee sovelluksia, joissa vaaditaan säännöllistä tarkastusta ja puhdistusta.

Saniteettilaitteiden valmistus

Laitevalmistajat tarvitsevat usein standardoituja liitäntäkomponentteja, jotka voidaan integroida säiliöihin, pumppuihin, venttiileihin ja käsittelymoduuleihin.

DINGYUE toimittaa liitossarjoja OEM-sovelluksiin, jotka edellyttävät yhdenmukaisia ​​mittoja, materiaalin jäljitettävyyttä ja vakaata toimitusta.

Huolto ja purkaminen

Saniteettiliitososien suuri etu on, että ne mahdollistavat helpon pääsyn putkijärjestelmään huollon aikana.

Purkaessaan 3A-liitintä käyttäjien tarvitsee yleensä vain:

1. Pysäytä prosessin virtaus ja vapauta järjestelmän paine.

2. Löysää liitosmutteri sopivilla työkaluilla.

3. Erottele liitäntäosat tarkastusta tai puhdistusta varten.

4. Tarkista tiivisteen kunto ennen kokoamista.

Huollon aikana tulee kiinnittää huomiota:

· Oikea kohdistus liitososien välillä

· Tiivisteen tiivistyspintojen kunto

· Kierteen kulumaa liitosmutterissa

· Tiivistekomponenttien vaurioituminen tai muodonmuutos

Kuluneiden tiivisteiden vaihtaminen ja tiivistepintojen puhtaana pitäminen pidentää liitoskokoonpanon käyttöikää.

Usein kysytyt kysymykset

Kysymys 1: Mikä on tärkein rakenteellinen ero 3A-liitännällä ja SMS- tai DIN-liitännällä?

V: 3A-liitännät käyttävät Yhdysvaltain keisarillisia putkikokoja ja erityisiä viiste-istukan tai litteän pinnan tiivistysgeometrioita, jotka ovat amerikkalaisten 3-A-standardien mukaisia, kun taas SMS- ja DIN-liitokset noudattavat eurooppalaisia ​​mitta- ja kierrestandardeja.

Q2: Voinko vaihtaa eri valmistajien osia 3A-liittimeen?

V: Vaikka tavallinen 3A-liitos noudattaa nimellismittaohjeita, pienet työstötoleranssit avaimen kierteissä ja tiivistepesissä voivat vaihdella; Täydellisten sarjojen tai varmennettujen yhteensopivien komponenttien hankkiminen samalta toimittajalta on suositeltavaa vuotamattoman toiminnan varmistamiseksi.

Kysymys 3: Soveltuvatko 3A Sanitary Stainless Steel -liitosliittimet lääkesovelluksiin?

Kyllä. 316L ruostumattomasta teräksestä valmistettuja 3A liitosliittimiä käytetään yleisesti farmaseuttisissa ja puhtaissa käsittelyjärjestelmissä, joissa vaaditaan hygieenistä suunnittelua ja luotettavaa huoltoa.

Q4: Voinko käyttää varaosia eri ammattiliiton toimittajilta?

Vaikka 3A-liitoksen mitat noudattavat standardivaatimuksia, koneistustoleranssit ja komponenttien yhteensopivuus voivat vaihdella valmistajien välillä. Täydellisen yhteensopivan liitossarjan käyttäminen varmistaa oikean tiivistyksen.

Q5: Mikä ruostumaton teräsmateriaali minun pitäisi valita, 304 vai 316L?

304 ruostumatonta terästä käytetään yleisesti yleisissä ruoka- ja juomasovelluksissa. 316L ruostumaton teräs on suositeltava farmaseuttisiin, kemiallisiin ja parempaa korroosionkestävyyttä vaativiin sovelluksiin.

Q6: Mitä tiivistemateriaaleja on saatavilla 3A liitosliittimille?

DINGYUE toimittaa erilaisia ​​tiivistevaihtoehtoja, mukaan lukien EPDM, silikoni, FKM ja PTFE. Sopiva materiaali riippuu lämpötilasta, puhdistuskemikaaleista ja prosessiväliaineista.
