DIN 11851 saniteettiliitokset ruostumattomasta teräksestä

DIN 11851 -standardin mukaiset saniteettiteräsliitokset ovat yksi perinteisistä liitäntäratkaisuista, joita käytetään eurooppalaisissa hygieenisissa käsittelylaitteissa. Toisin kuin hitsatut putkiliitokset, jotka vaativat pysyvän asennuksen, DIN-liitännät antavat käyttäjille mahdollisuuden irrottaa ja liittää uudelleen putkiosat laitteiden tarkastuksen, puhdistuksen tai huollon aikana.

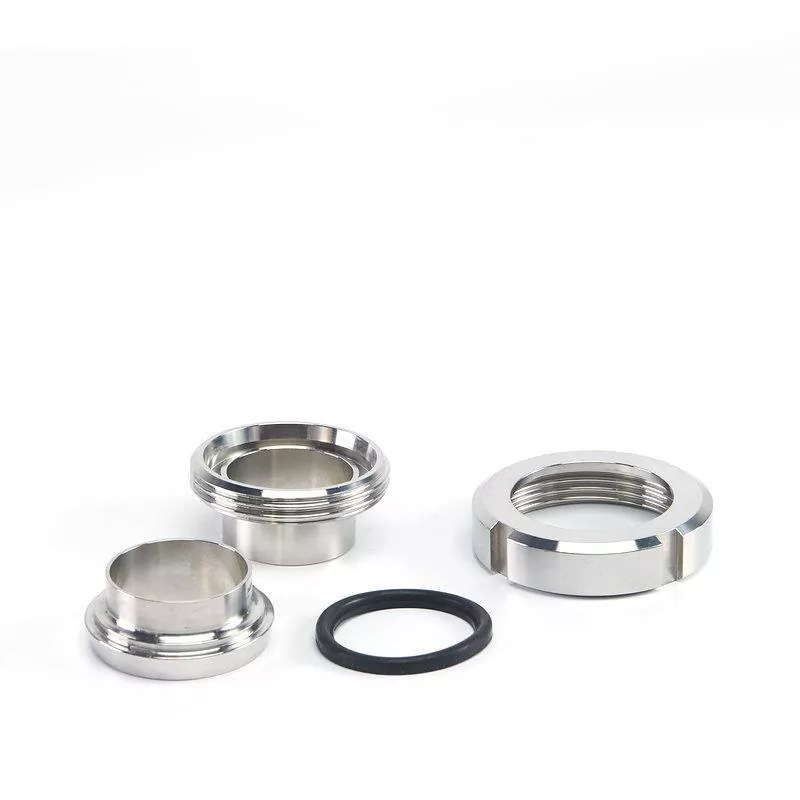

Täydellinen DIN 11851 -liitossarja koostuu tavallisesti pyöreästä uramutterista, kierteitetystä urososasta, vuorauksesta ja tiivisterenkaasta. Tarkkuuskoneistetut komponentit toimivat yhdessä ja muodostavat vakaan mekaanisen liitoksen samalla, kun ne säilyttävät tasaisen sisäisen virtauskanavan, joka sopii saniteettisovelluksiin.

DINGYUE valmistaa DIN 11851 -standardin mukaisia ​​saniteettiteräsliitoksia yleisesti käytettyjen eurooppalaisten saniteettiputkistovaatimusten mukaisesti ja toimitamme kokonaisia ​​liitoskokoonpanoja ja varaosia elintarvike-, meijeri-, juoma-, lääke- ja prosessilaitteiden valmistajille.

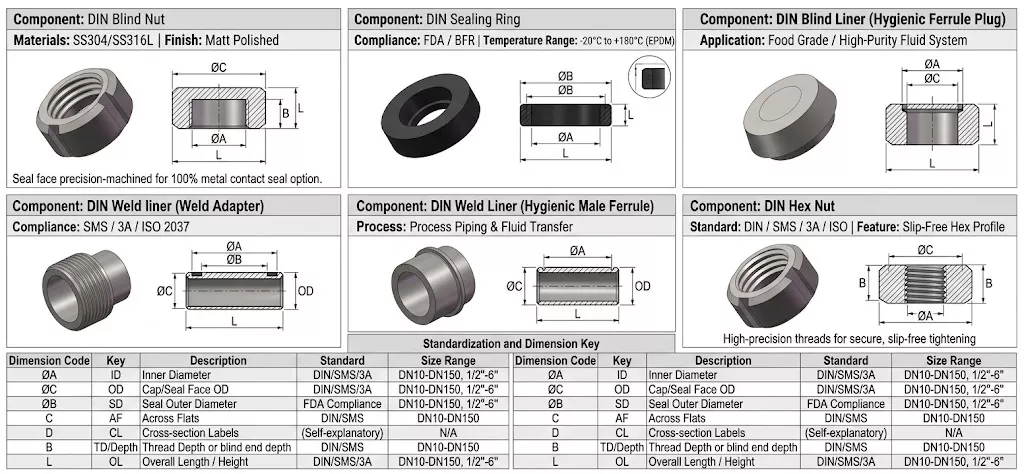

Tekniset tiedot

Ensisijaiset sovellusskenaariot

Vankan metrisen rakenteensa ja erinomaisen paineluokituksensa ansiosta DIN-liitännät ovat laajalti käytössä hygieniateollisuudessa maailmanlaajuisesti:

Panimo ja juoma: välttämätön panimoiden jakelupaneeleille, käymiskellareille ja pullotuslinjoille.

Meijeri- ja maidonkäsittely: Käytetään laajasti raakamaidon vastaanottoyksiköissä, pastörointisilmukoissa ja juustontuotantosäiliöissä.

Pharmaceutical & Biotech: Nestepuskurin valmistussäiliöiden ja hyötyprosessilinjojen luotettava liitos.

Kemikaalit ja kosmetiikka: Soveltuu korkeaviskoosisille voidelinjoille, nestesaippuoille ja vaikuttavien aineiden sekoitusastioihin.

Käyttö- ja huolto-ohjeet

Vuototiiviin tiivisteen ylläpitämiseksi ja elastomeerisen tiivisterenkaan käyttöiän pidentämiseksi käytön aikana:

Oikea kohdistus: Varmista, että urososa ja vuorauksen pinnat ovat samankeskiset, ennen kuin kiinnität uramutterin, jotta vältytään kierteestä tai tiivisteen puristumisesta.

Avaimen työkalut: Käytä erityistä DIN C-avainta kiristääksesi pyöreä mutteri määrättyyn vääntömomenttitasoon vahingoittamatta ulkoisia rakoja.

Ennaltaehkäisevä huolto: Tarkista kaikki aktiiviset DIN-liitokset laitoksen määräaikaishuollon aikana, tarkista tiivisteen turpoaminen tai kasvojen painaumat ja vaihda tiivisteet osana rutiinihuoltoa.

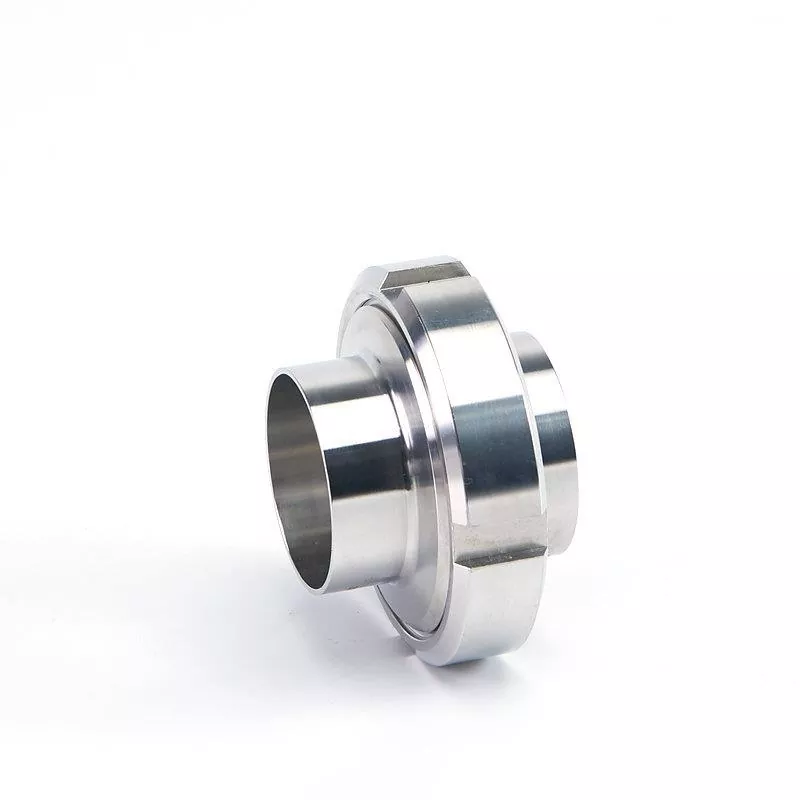

DIN Unionin putkien välinen liitäntä

Käytetään kahden prosessointiputken liittämiseen riviin, mikä mahdollistaa nopean asennuksen, purkamisen ja linjatarkastuksen ilman metallin leikkaamista. Tämä on ihanteellinen hygieniajärjestelmiin, jotka vaativat usein puhdistusta tai huoltoa.

DIN-liitossulkumutteri (päätykappale)

Käytetään jännitteellisen putkilinjan tai laiteportin pään turvalliseen sulkemiseen. Kun vuoraus korvataan kiinteällä sulkulevyllä kuusiomutterin sisällä, se luo steriilin, vuotamattoman umpikujan tilapäisiä sammutuksia tai tulevia laajennuksia varten.

Miksi mutterissa on aukkoja

Mutterin urat on suunniteltu siten, että voit kiristää sen tukevasti koukkuavaimella. Nämä lovet antavat työkalulle tukevan otteen, joten voit kääntää sen tiukasti alas luistamatta, jopa märillä käsillä tai ahtaissa tiloissa.

Usein kysytyt kysymykset

Kysymys 1: Mitä eroa on DIN 11851:n ja 3A:n saniteettiliitoksilla?

DIN 11851 perustuu eurooppalaisiin metrisiin saniteettiputkistostandardeihin ja sitä käytetään laajalti eurooppalaisissa prosessointilaitteissa. 3A-liitot noudattavat Yhdysvaltain terveysstandardeja, ja niitä käytetään yleisesti amerikkalaistyylisten hygieenisten letkujärjestelmien kanssa.

Q2: Voivatko DIN 11851 -liitokset korvata olemassa olevat saniteettiliitosliittimet?

Kyllä, kunhan putken mitat, liitostiedot ja tiivisterakenne vastaavat olemassa olevaa järjestelmää. Vaihtoprojekteissa suositellaan alkuperäisen DIN-koon vahvistamista.

Kysymys 3: Miksi DIN-liitoksia käytetään yleisesti maidonjalostuksessa?

DIN 11851 -liitännöillä on pitkä historia eurooppalaisissa meijerilaitteistoissa, koska ne tarjoavat irrotettavan liitoksen, joka tukee puhdistusta, tarkastuksia ja huoltoa.

Q4: Mikä tiivistemateriaali minun pitäisi valita DIN-saniteettiliitoksille?

Sopiva tiiviste riippuu käyttölämpötilasta, puhdistuskemikaaleista ja prosessiväliaineista. EPDM, silikoni, FKM ja PTFE valitaan yleisesti erilaisiin käyttöolosuhteisiin.

Q5: Toimitatko täydellisiä DIN 11851 -liitossarjoja?

Kyllä. DINGYUE toimittaa kokonaisia ​​liitoskokoonpanoja sekä yksittäisiä komponentteja laitevalmistajille, jakelijoille ja kunnossapitokorvausprojekteille.

Q6: Voiko DINGYUE mukauttaa DIN 11851 -liittoja?

Kyllä. Tarjoamme räätälöityjä koot, materiaalit, tiivistysvaihtoehdot ja OEM-tuotannon asiakkaan piirustusten tai saniteettiputkistovaatimusten mukaan.
