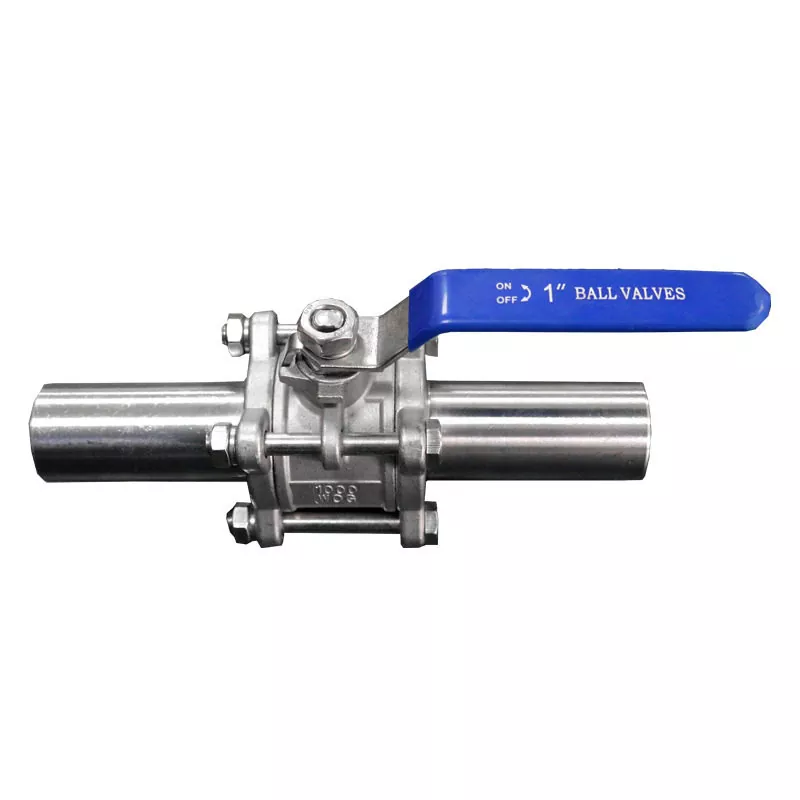

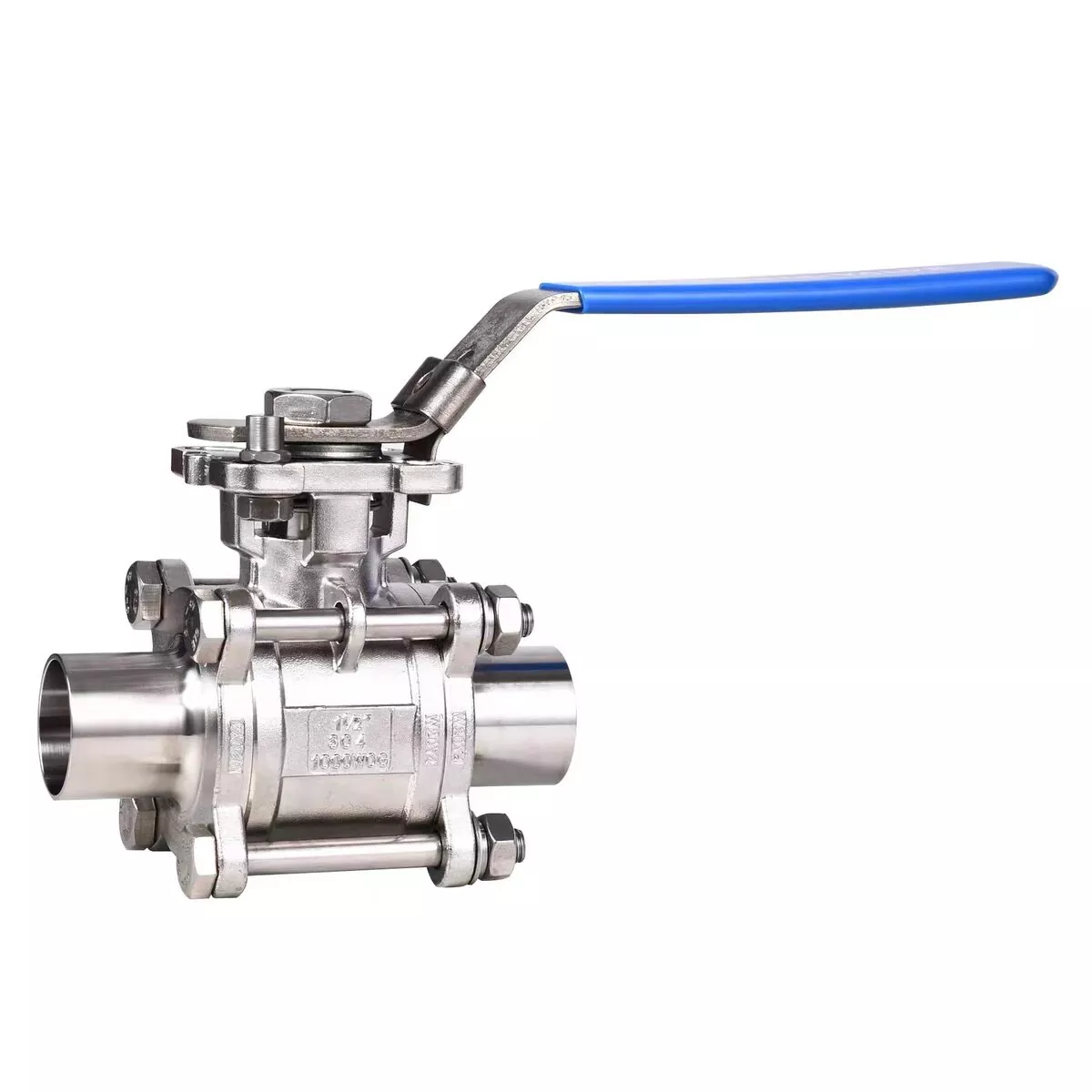

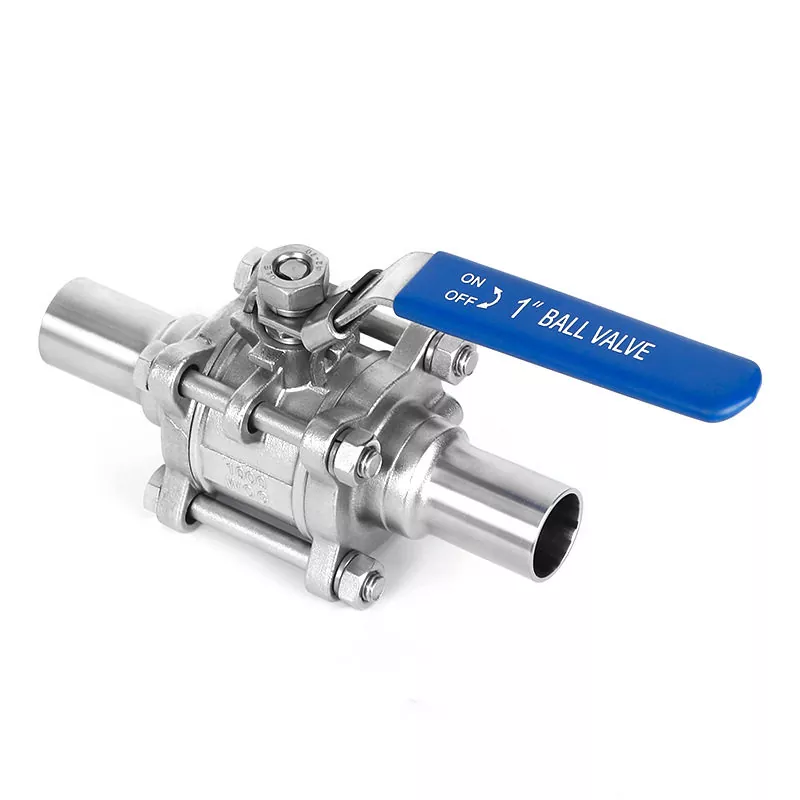

Hitsattu täysreikäinen saniteettipalloventtiili on saniteettieristysventtiili, joka käyttää porattua palloa, jonka virtauskanava vastaa putkilinjan nimellistä porausta. Toisin kuin supistetun portin mallit, täysreikäinen konfiguraatio minimoi venttiilin rungon aiheuttaman rajoituksen, kun venttiili on täysin auki.

Hitsausliitos muodostaa pysyvän liitoksen venttiilin ja prosessiputkiston välille, mikä tekee tästä kokoonpanosta erityisen sopivan saniteettijärjestelmiin, joissa halutaan vähemmän mekaanisia liitoksia.

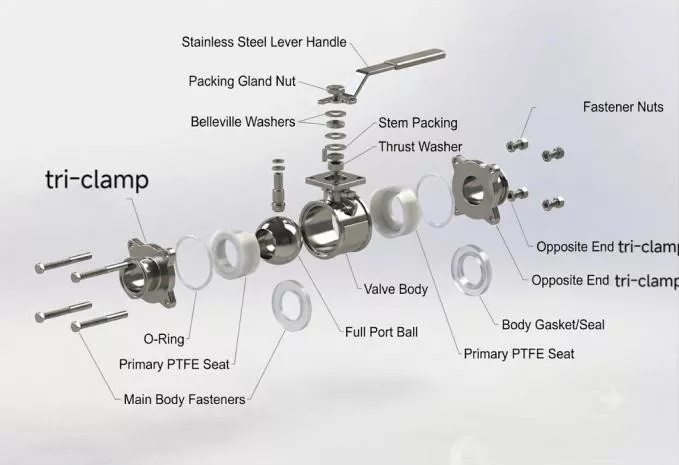

Perusrakenne sisältää:

· Ruostumattomasta teräksestä valmistettu venttiilirunko

· Täysiportti ruostumaton teräskuula

· Tarkkuuskoneistettu venttiilin varsi

· PTFE tai modifioitu PTFE-istuin

· Varren tiivistysosat

· Päittäishitsiliitoksen päät

· Manuaalinen, pneumaattinen tai sähköinen käyttövaihtoehto

Tämä yhdistelmä tekee venttiilistä erilaisen kuin perinteiset kierteitetyt palloventtiilit: painopiste ei ole pelkästään linjan avaamisessa ja sulkemisessa, vaan jatkuvan, puhdistettavan ja vähän rajoittuvan prosessin virtausreitin ylläpitämisessä.

Teknisten parametrien matriisi

1. Venttiilin runko ja koko porttirakenne

Runko on taottu yksiosaisesta ASTM A351 CF3M (316L) ruostumattomasta teräksestä. Takominen eliminoi valuteräkselle ominaisen mikroskooppisen huokoisuuden ja estää vaarallisten väliaineiden huuhtoutumisen metallirakenteeseen. Täysreikäinen geometria tarkoittaa, että kun venttiili on täysin auki, tiivistystyökalu voi kulkea putkilinjan läpi sujuvasti mekaanisia puhdistusjaksoja varten.

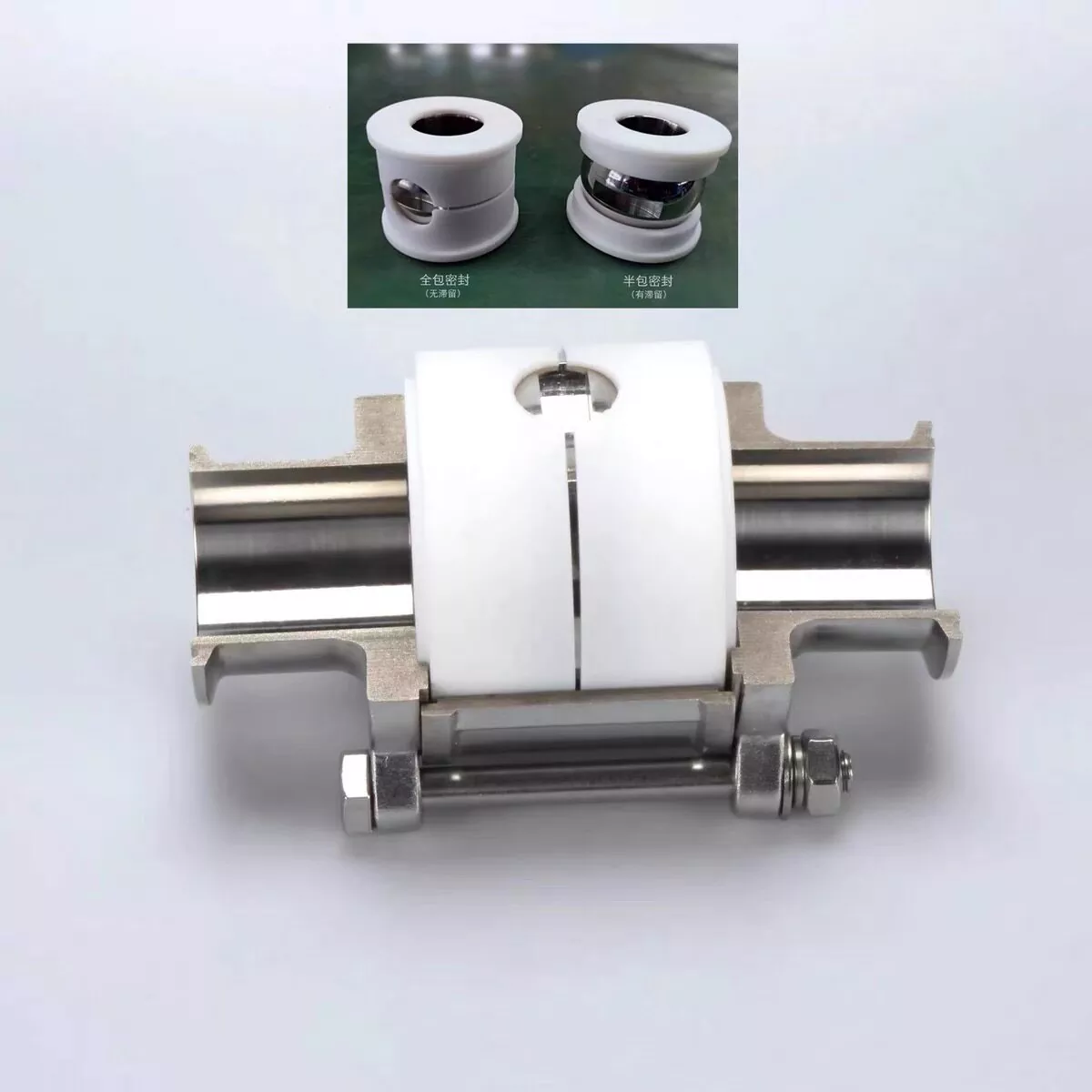

2. Kehittyneet onkalo-täytetiivistysjärjestelmät

Vakiopalloventtiilit jättävät tarkoituksellisesti raon pallon ja venttiilikotelon väliin. Kun nesteitä kulkee läpi, pieniä määriä tuotetta jää loukkuun näihin kuolleisiin tiloihin, mikä johtaa bakteerien kasvuun ja eräkontaminaatioon. Hitsatussa täysreikäisessä saniteettipalloventtiilissämme hyödynnetään räätälöityjä, tarkasti muovattuja ontelotäyttötiivisteitä. Nämä istuimet täyttävät täysin pallon ympärillä olevan tyhjiön, eivätkä jätä mihinkään jäännösnesteiden piiloutumiseen.

3. Tarkkuushitsatut päät

Päittäishitsien päät on koneistettu tarkalla toleranssilla, joka vastaa maailmanlaajuisia putkistostandardeja (ASME BPE Series AM, DIN 11860 Range 2). Laajennetut hitsauslangat varmistavat, että lämmön muodostuminen orbitaali-TIG-hitsauksen aikana ei väännä tai sulata sisäisiä PTFE-tiivisteitä, mikä varmistaa automaattisten hitsauslaitteiden saumattoman pudotussovituksen.

[Kehittynyt venttiilimme: onkalo täytetty -> lineaarinen huuhtelupolku -> nollakuollut alueet]

Käyttöasetukset

Hitsattava täysreikäinen saniteettipalloventtiili voidaan toimittaa manuaaliseen käyttöön tai integroituna automatisoituun prosessinohjausjärjestelmään.

Automaattisissa asennuksissa toimilaite tulee valita vaaditun vääntömomentin, toimintataajuuden, ohjaussignaalin ja vika-asennon mukaan sen sijaan, että toimilaite yksinkertaisesti sovitettaisiin venttiilin nimelliskoon mukaan.

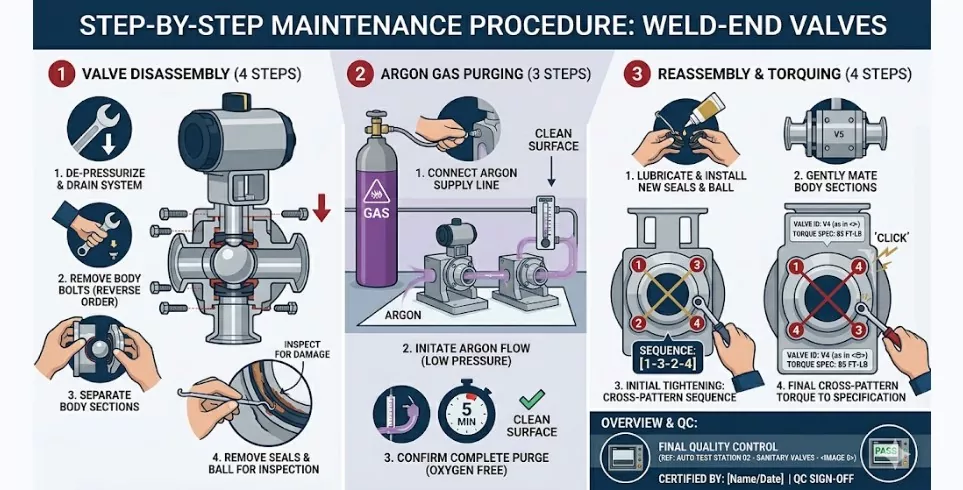

Käyttöönotto, asennus ja varotoimet

Oikea asennus säilyttää erittäin puhtaiden venttiilien mekaaniset edut. Noudata näitä teknisiä ohjeita varmistaaksesi järjestelmän virheettömän käyttöönoton:

Valmistelut ennen hitsausta: Ennen automaattisen tai manuaalisen TIG-hitsauksen aloittamista hitsauspalloventtiili on purettava kokonaan, jotta kaaren korkea lämpö ei vääristä tai polttaisi sisäisiä PTFE-tiivisteitä ja karan tiivisteitä. Ainoastaan ​​kaksi päätykappaletta tulee kiinnittää ja hitsata putkilinjaan.

Miksi valita DingYue?

Joustavat toimitusvaihtoehdot

Hallitsemme päivittäin erilaisia ​​lähetyspainoja ja tilavuusvaatimuksia. Esimerkiksi äskettäin vuoden 2026 puolivälissä tehty keskikokoinen tilaus sisälsi 890 kg:n nettopainon pakattuna pieniin lähetyslaatikoihin. Kansainvälisten lento- ja merikuljetusten turvallisuuden maksimoimiseksi rahti lavattiin tavallisilla lämpökäsitellyillä laatikoilla, jolloin kokonaisbruttopaino nousi 930 kiloon ja varmisti helpon käsittelyn tavallisilla trukkeilla.

Tarvitsetpa vähemmän kuin konttikuormaa (LCL), täyttä konttikuormaa (FCL) tai kiireellistä lentorahtia suurten kansainvälisten kuriirien (DHL, FedEx, UPS) kautta, omistautunut logistiikkatiimimme hoitaa kaikki vientiasiakirjat, tulliselvityspaperit ja rahdin seurannan varmistaakseen sujuvan toimituksen laitoksellesi.

FAQ

Mikä on hitsattu täysreikäinen saniteettipalloventtiili?

Se on saniteettipalloventtiili, jossa on täysi virtauskanava ja päittäishitsauspäät, jotka on suunniteltu pysyvään asennukseen hygieenisiin tai erittäin puhtaisiin putkistojärjestelmiin.

Mitä etua täysreikäisestä palloventtiilistä on?

Täysreikäinen rakenne mahdollistaa pallon sisäisen kulkureitin vastaavuuden tiiviisti putkilinjan reiän kanssa, kun se on täysin auki, mikä auttaa minimoimaan virtauksen rajoituksia pienempiin portteihin verrattuna.

Miksi valita hitsausliitos Tri-Clamp-liitännän sijaan?

Hitsatut liitokset soveltuvat pysyviin prosessiputkistoihin, joissa halutaan vähemmän irrotettavia liitoksia. Tri-Clamp-liitännät ovat kätevämpiä, kun tarvitaan usein purkamista ja huoltoa.

Sopiiko venttiili CIP-järjestelmiin?

Sitä voidaan käyttää soveltuvissa CIP-järjestelmissä edellyttäen, että venttiilin koko, istukan materiaali, lämpötila, paine ja puhdistuskemia ovat yhteensopivia todellisten prosessiolosuhteiden kanssa.

Voidaanko venttiiliä käyttää biofarmaseuttisissa järjestelmissä?

Kyllä. Soveltuvat 316L-kokoonpanot, saniteettipintojen viimeistelyt ja hitsatut liitokset voidaan määrittää biofarmaseuttisille nestejärjestelmille projektin vaatimusten mukaisesti.

Onko 316L saatavilla?

Kyllä. 316L ruostumatonta terästä on saatavana, ja 304 ruostumatonta terästä tarjotaan soveltuviin kokoonpanoihin.

Mitä istuinmateriaaleja on saatavilla?

Saatavilla olevat vaihtoehdot sisältävät PTFE:n, TFM 1600:n ja ontelotäyttöisen PTFE:n. Sopiva valinta riippuu väliaineesta ja käyttöolosuhteista.

Voidaanko tämä saniteettipalloventtiili automatisoida?

Kyllä. Saatavilla on manuaalisia, pneumaattisia ja sähköisiä käyttövaihtoehtoja. Pneumaattiset kokoonpanot voidaan toimittaa normaalisti suljettuina, normaalisti avoimena tai kaksitoimisina.

Voiko DingYue toimittaa materiaalitodistuksia?

Soveltuville tilauksille DingYue voi tarjota materiaalitestiraportteja ja lämpönumeroiden jäljitettävyyttä materiaalin todentamisen ja projektidokumentaation tueksi.
