19MPX Clamp X Schedule 10S hitsaussovittimet

Teollisuuden putkistot ja saniteettiprosessit noudattavat usein erilaisia ​​mittastandardeja. Putkella, jolla näyttää olevan sama nimelliskoko, voi olla erilainen seinämäpaksuus ja sisähalkaisija, mikä aiheuttaa kohdistusongelmia asennuksen aikana.

DINGYUE 19MPX -sovittimet ratkaisevat tämän ristiriidan yhdistämällä Tri-Clamp-liitoksen toisella puolella Schedule 10S -hitsauspäähän toisella. Sisäinen siirtymä on koneistettu vähentämään äkillisiä muutoksia virtausalueella, joten se sopii järjestelmiin, joissa puhtaus, virtauksen vakaus ja pitkäaikainen luotettavuus ovat tärkeitä.

Tärkeimmät tiedot

Miksi valita 19MPX?

Nestejäähdytyksen datakeskusta tai saniteettinestejärjestelmää rakentaessaan insinöörit kohtaavat usein piilotetun ansa: teollisuusputket ja saniteettiventtiilit eivät puhu samaa kieltä.

Vaikka molemmissa on merkintä "2 tuumaa", niiden todelliset sisähalkaisijat ovat täysin erilaisia. Jos pakotat ne yhteen käyttämällä tavallista suoraa holkkia:

"Speed ​​Bump" -vaikutus: Putken sisään muodostuu terävä, rosoinen sisäreuna.

Bakteeri-/roskaloukku: Neste törmää tähän seinään aiheuttaen turbulenssia, pysähtyneitä kuolleita alueita ja kasvualusta bakteereille tai jäähdytysnestejätteille. CIP (Clean-In-Place) -järjestelmäsi ei pysty huuhtelemaan sitä pois.

Ratkaisu: 19MPX:n Smooth Taper

Juuri tästä syystä älykkäät insinöörit valitsevat 19 MPX hitsaussovittimen.

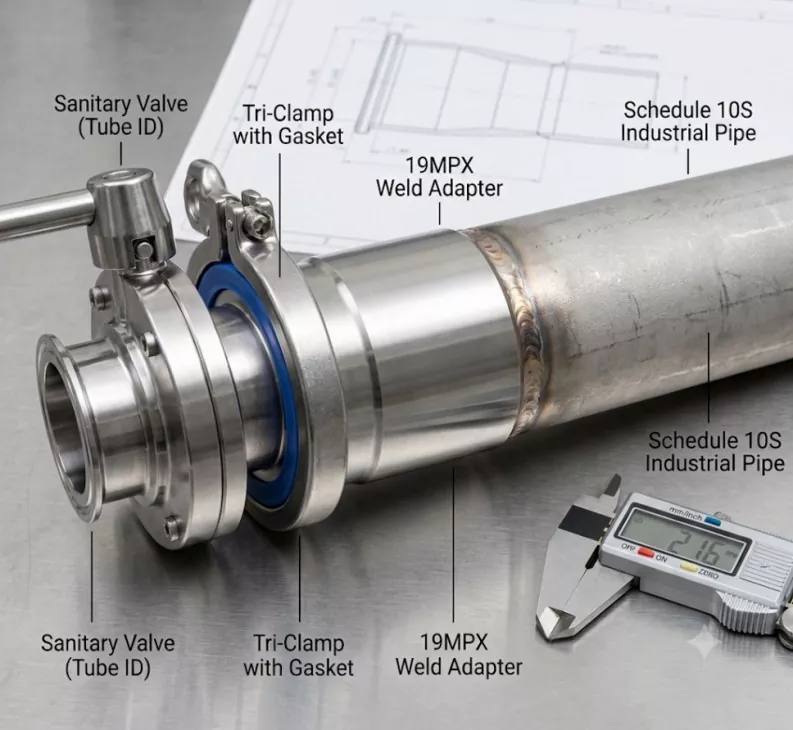

Terän kallion sijaan 19MPX CLAMP X SCHEDULE 10S WELD ADAPTERS on tarkkuuskoneistettu kartiomainen sisäkaltevuus (sisäviiste). Se toimii tasaisena moottoritien rampina:

Hitsauspäässä (oikealla): Se sopii täydellisesti Schedule 10S Industrial Pipe -putken paksun seinämän ja leveän sisäosan kanssa.

Puristimen päässä (vasemmalla): Se kapenee tasaisesti alaspäin vastaamaan venttiilien, pumppujen tai laitteidesi standardia saniteettiputken ID:tä.

Tulos: 100 % kuollutta tilaa vapaa. Täydellinen laminaarivirtaus. Täysin 3-A saniteettistandardien mukainen.

Miksi nestejäähdytysteollisuus luottaa 19MPX CLAMP X SCHEDULE 10S HITSAUSSOVITTEISIIN

Jos rakennat tai toimitat seuraavan sukupolven nestejäähdytyspalvelinkeskusta, 14WMX ja 19MPX CLAMP X SCHEDULE 10S WELD ADAPTERIT eivät ole vain komponentteja – ne ovat järjestelmän turvatoimia.

1) Perimmäinen silta korkean paineen ja nopean huollon välillä

Kokoonpano: Pääjäähdytysnesteen silmukat ja jäähdytysjakeluyksiköt (CDU:t) vaativat raskaita, paksuseinäisiä Schedule 10S ruostumattomia teräsputkia kestämään jatkuvaa painetta ja takaamaan vuosikymmeniä vuotamattoman toiminnan.

Haaste: Varsinaiset palvelintelineet, jakoputket ja ohjausventtiilit tarvitsevat Tri-Clamp-liitännät (pika irrotus), jotta teknikot voivat suorittaa nopeat huollot tai vaihdot ilman työkaluja.

Ratkaisu: 14WMX- ja 19MPX-adaptereissa on raskaaseen teolliseen käyttöön tarkoitettu hitsauspää toisella puolella ja tarkka saniteettipuristin toisella puolella, jotka yhdistävät saumattomasti nämä kaksi täysin erilaista putkimaailmaa.

2). Virtaustehokkuuden maksimointi ja PUE (virrankäytön tehokkuuden) alentaminen

Ongelma: Kun pakotat paksun teollisuusputken kohtaamaan ohuempaa saniteettiventtiiliä, syntyy terävä sisäinen "kallio" tai reunus. Tämä yhteensopimattomuus aiheuttaa vakavaa nestepyörtettä ja valtavia paineen laskuja, mikä pakottaa jäähdytysnestepumpusi työskentelemään kovemmin ja tuhlaa energiaa.

19MPX CLAMP X SCHEDULE 10S WELD ADAPTERS -Etu: Tarkasti koneistetun sisäisen kartiomaisen kaltevuuden ansiosta 19MPX toimii tasaisena moottoritien rampina. Se ohjaa jäähdytysnesteen virheettömästi siirtymän läpi, eliminoi turbulenssia, minimoi virtausvastuksen ja pitää palvelinkeskuksen energiatehokkuuden (PUE) optimoituna.

Laadunvalvonta ja karheus

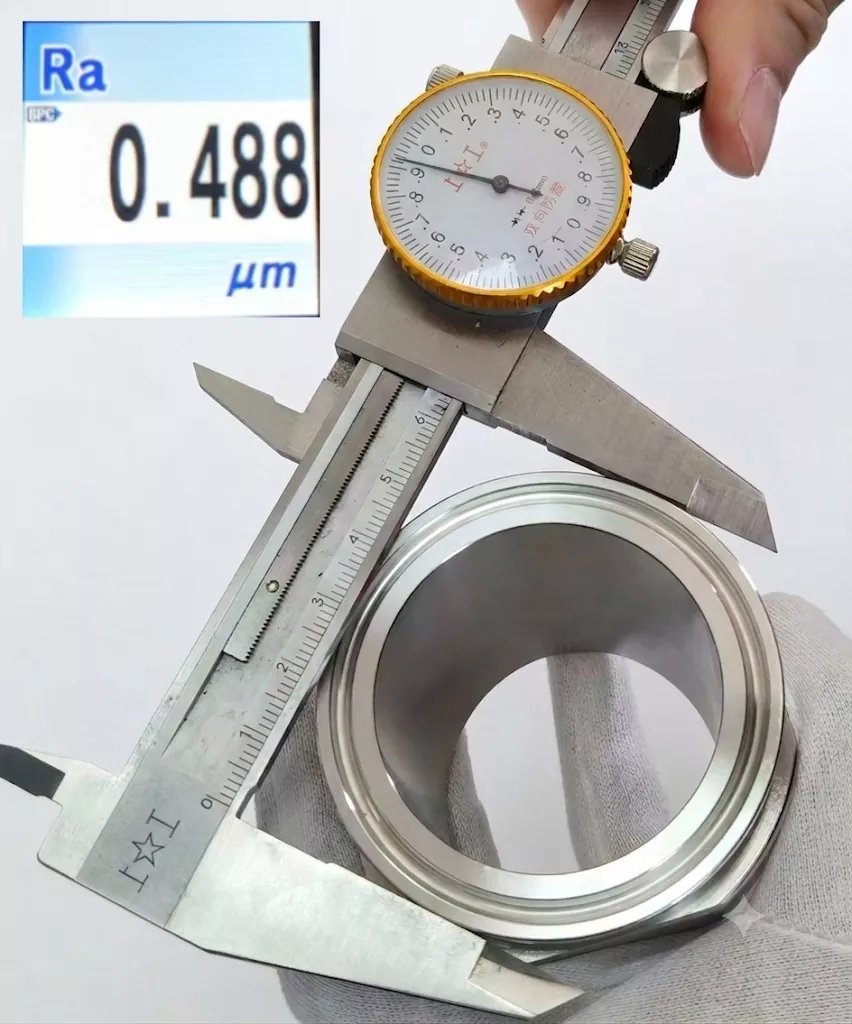

Laadukas valmistus vaatii tiukkaa tarkastusta. Valmistuttuaan tuotteemme läpäisevät tiukat QC-tarkastuspisteet. Vahvistamme kriittiset mitat – korkeus, ID ja OD – sekä sisäisen pinnan karheuden (taattu Ra < 0,8 µm). Vain täysin yhteensopivia yksiköitä lähetetään. Luota meihin tarkkuusvalmistetuissa osissa, jotka ylittävät alan odotukset.

FAQ

Miksi tarvitaan 19 MPX sovitin, kun molemmilla putkella on sama nimelliskoko?

Koska saniteettiletkuissa ja Schedule 10S -putkissa käytetään erilaisia ​​mittastandardeja. Adapteri auttaa luomaan oikean siirtymän niiden todellisten ulko- ja sisämittojen välillä.

Mitä eroa on 19MPX:n ja tavallisen Tri-Clamp-sovittimen välillä?

Vakioadapteri voi yhdistää vain kaksi päätä mekaanisesti. 19MPX keskittyy sisäiseen virtauksen siirtymiseen, mikä auttaa vähentämään äkillisiä halkaisijamuutoksia eri putkijärjestelmien välillä.

Voidaanko 19MPX:ää käyttää nestejäähdytysjärjestelmissä?

Kyllä. Se sopii CDU-järjestelmiin ja jäähdytyssilmukoihin, joissa Schedule-putket on liitettävä Tri-Clamp-pohjaisiin komponentteihin.

Mitä materiaaleja on saatavilla?

DINGYUE tarjoaa 304 ja 316L ruostumattomasta teräksestä valmistettuja vaihtoehtoja. 316L valitaan yleisesti erittäin puhtaisiin ja korroosiolle herkkiin sovelluksiin.

Voidaanko hitsauspään mittoja mukauttaa?

Kyllä. DINGYUE voi räätälöidä hitsauspään mittoja, puristimien kokoja, pintakäsittelyjä ja muita eritelmiä projektin vaatimusten mukaan.

Mitä asiakirjoja voidaan toimittaa?

Dokumentointia vaativista projekteista on saatavilla materiaalitodistukset, lämpönumeron jäljitettävyys ja tarkastusraportit.
