Monet teollisuuskomponentit toimitetaan vakiokierreliitännöillä, kun taas hygieeniset käsittelyjärjestelmät rakennetaan yleensä Tri-Clamp-putkien ympärille. Kun näiden kahden järjestelmän on toimittava yhdessä, olemassa olevien laitteiden vaihtaminen on usein tarpeetonta.
DINGYUE 22 megapikselin naaraspuoliset NPT-sovittimet luovat suoran liitännän Tri-Clamp-putkilinjojen ja urospuolisten NPT-komponenttien välille. Suunnittelu auttaa insinöörejä integroimaan venttiilit, instrumentit ja apulaitteet saniteettijärjestelmiin pitäen samalla asennuksen yksinkertaisena ja huoltotehokkaana.
|
Luokka |
Tärkeimmät tekniset tiedot / vaihtoehdot |
Sovellus ja ominaisuudet |
|
Tuotetyyppi/osanumero |
• 22 megapikseliä (Tri-Clamp x Male NPT Thread Adapter) |
Mahdollistaa vuodonkestävän siirtymän saniteettitilojen Tri-Clamp-järjestelmien ja kierreputkien, antureiden tai apulaitteiden välillä. |
|
Materiaaliluokka |
• 316L ruostumaton teräs (1.4404) • 304 ruostumaton teräs (1.4301) |
316L: Suositellaan biopharmille, erittäin puhtaille nesteille ja nestejäähdytyslinjoille alhaisen hiilipitoisuuden ja korkeamman korroosionkestävyyden vuoksi. 304: Tavallinen kaupallinen laatu elintarvikkeille, juomille, maitotuotteille ja yleiselle jalostukselle. |
|
Kierteen kytkentä |
• Miesten NPT (ANSI/ASME B1.20.1) • Tarkkuuskoneistetut kartiomaiset kierteet |
Varmistaa tiukan kiinnittymisen ja luotettavan tiivistyksen yhdistettynä kierretiivisteeseen (PTFE-teippi/tahna) tai yhdistettynä naaraspuolisiin NPT-komponentteihin. |
|
Työstöprofiili |
• Koneistettu kiinteästä taotusta tankomassasta • Saatavana jakoavaimen/kuusiorungon kanssa tai ilman |
Kiintoavain/kuusiorunko mahdollistaa turvallisen kiristyksen vakiotyökaluilla vahingoittamatta saniteettipuristimen laippapintaa. |
|
Standardit ja vaatimustenmukaisuus |
• 3-A terveysstandardit (63-04 sertifiointi) • ASME BPE -yhteensopiva • FDA 21 CFR 177.2600 & USP Class VI (tiivisteet) • Jäljitettävyys: Mill Test Report (MTR) lämpömäärän seurannalla |
Täysin sertifioitu hygieeniseen käsittelyyn, mikä takaa materiaalin koostumuksen noudattamisen ja maailmanlaajuisen vaihdettavuuden. |
Saniteettiputkistoprojekti voi sisältää komponentteja eri toimittajilta, eivätkä liitäntästandardit ole aina yhdenmukaisia.
22 megapikselin naaraspuoliset Npt-sovittimet tarjoavat siirtymäkohdan Tri-Clamp-putkiston ja urospuolisten NPT-komponenttien välillä, mikä auttaa urakoitsijoita integroimaan uusia laitteita olemassa oleviin järjestelmiin ilman suuria putkistomuutoksia.
Valinnaisen kuusiorungon avulla asentajat voivat käyttää oikeaa kiristysvoimaa vakiotyökaluilla samalla kun ne suojaavat puristusliitosaluetta.
Tämä rakenne on erityisen hyödyllinen laitteiden kokoonpanon, vaihdon ja kenttähuollon aikana, kun asennuksen tehokkuus on tärkeää.
Verrattuna pysyviin hitsattuihin modifikaatioihin, puristinpohjainen sovitin mahdollistaa helpomman vaihdon ja tulevat järjestelmän säädöt.
Prosessiinsinööreille tämä tarkoittaa vähemmän seisonta-aikaa lisättäessä instrumentteja, muuttaessa laitteiden sijoittelua tai päivitettäessä nestepiirejä.

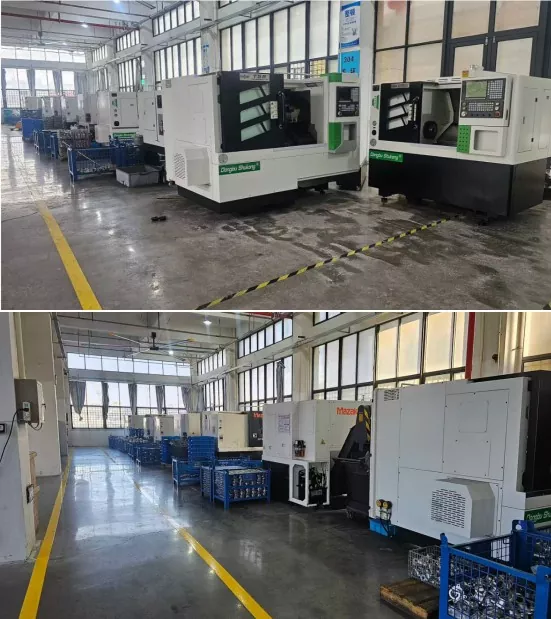

DINGYUE valmistaa 22 megapikselin naaraspuolisia NPT-sovittimia tarkalla CNC-työstyksellä ylläpitääkseen tasaisen kierteen tarkkuuden ja liitosmitat.
304 ja 316L ruostumattoman teräksen materiaaleja valvotaan tarkasti tuotannon aikana. Jäljitettävyyttä vaativille sovelluksille on saatavilla materiaalitodistukset ja tarkastusasiakirjat hankkeen vaatimusten tueksi.

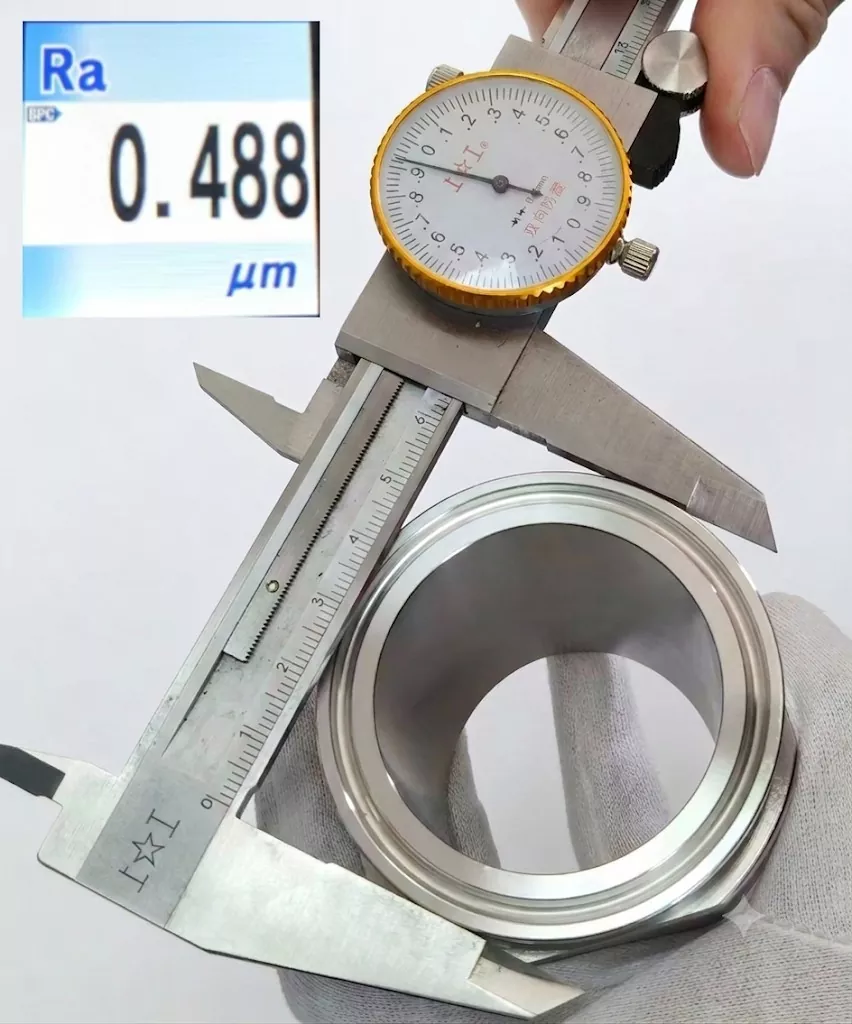

Ennen toimitusta jokainen sovitin tarkastetaan:
· Kierteen tarkkuus
· Puristimen mitat
· Pinnan kunto
· Materiaalin johdonmukaisuus
DINGYUE valvoo koneistuksen laatua ja pintavaatimuksia varmistaakseen vakaan tiivistyksen, kun se yhdistetään sopivien tiivisteiden ja puristimien kanssa.
Se yhdistää uros-NPT-kierrekomponentit Tri-Clamp-saniteettiputkistojärjestelmiin, jolloin eri liitäntästandardit toimivat yhdessä.
Erona on kierteen liitossuunta. 21MP käyttää uros-NPT-kierrettä, kun taas 22MP tarjoaa naaras-NPT-kierteisen liitännän uros-NPT-komponenttien vastaanottamista varten.
304 soveltuu yleisiin elintarvike- ja teollisuussovelluksiin. 316L suositellaan farmaseuttisiin, erittäin puhtaisiin ja korroosiolle herkkiin ympäristöihin.
Kyllä. Mukautetut kierrekoot, puristinmitat, materiaalit ja pintakäsittelyt voidaan valmistaa projektin vaatimusten mukaan.
Kyllä. Niitä käytetään yleisesti modulaarisissa jäähdytyskokoonpanoissa yhdistämään kierteitetyt laitekomponentit Tri-Clamp-putkiverkkoihin.
