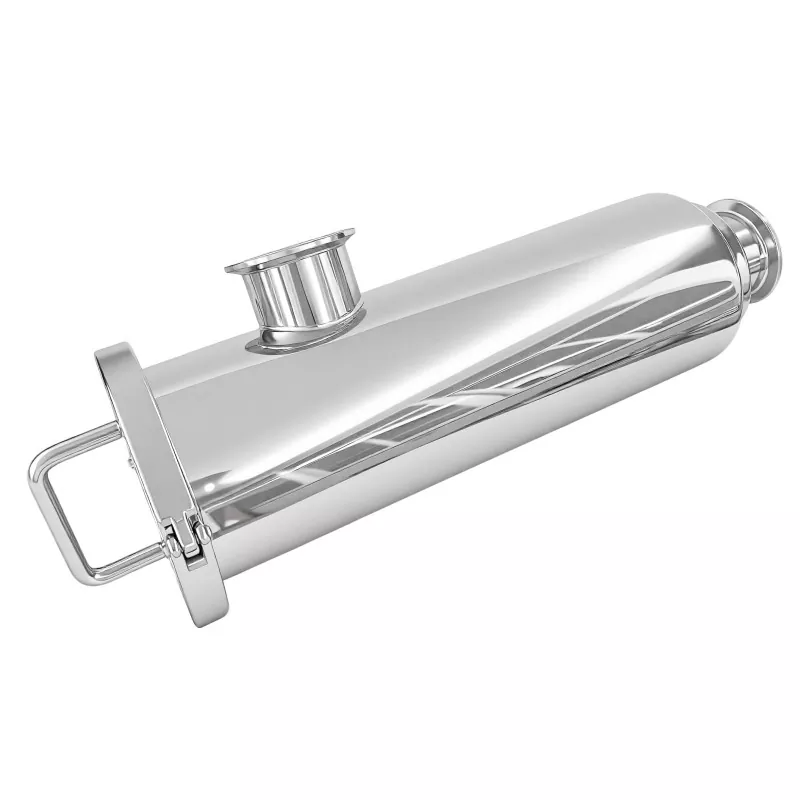

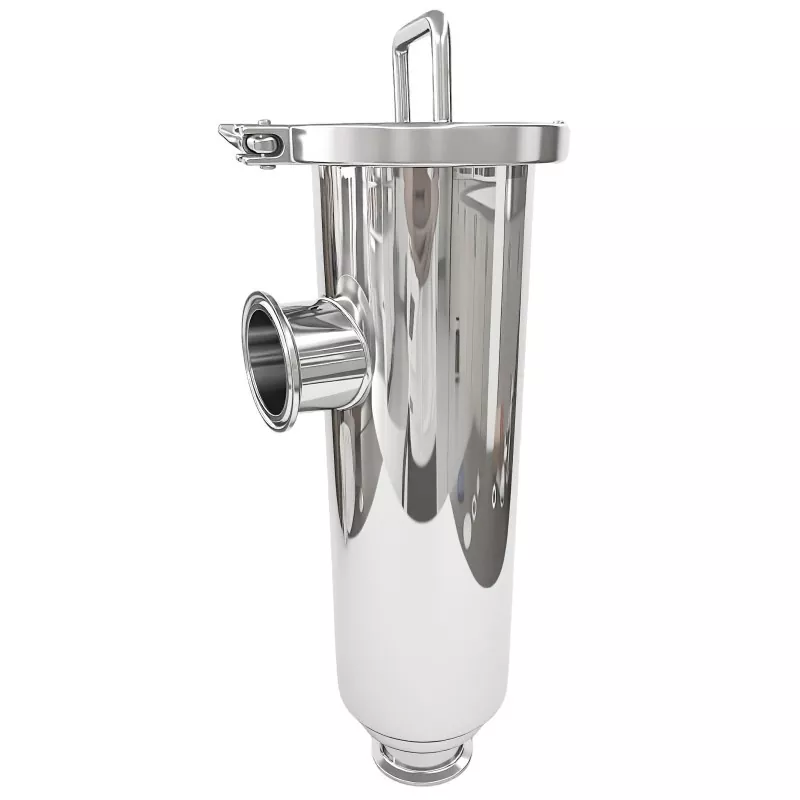

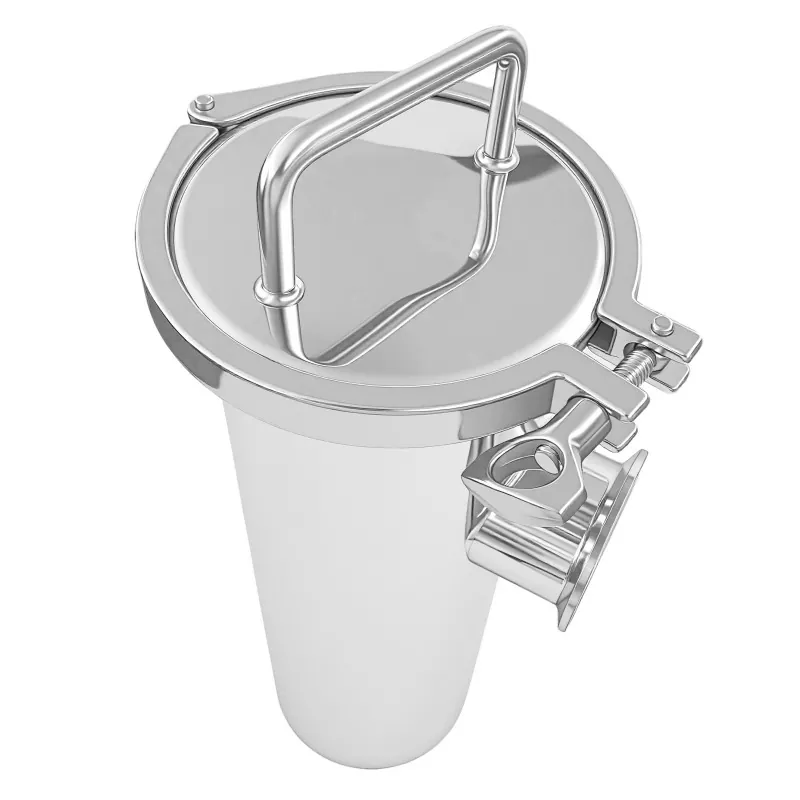

Kulmatyyppinen Tri Clamp siivilä

Optimoi putkilinjasi asettelu Angle Type Tri Clamp Strainer -siivilämme avulla Ainutlaatuinen 90 asteen tulo-/poistoaukkorakenne sopii täydellisesti ahtaisiin tiloihin tai kulmiin varmistaen samalla erinomaisen suodatuksen ja alhaisen painehäviön. Erittäin kiillotettu ruostumaton teräs varmistaa, ettei tuotetta kerry.

Tekniset tiedot

Kompakti 90° suodatusrakenne hygieenisiin prosessiputkistoon

Kompakteissa saniteettiputkistojärjestelmissä asennustila pumppujen, säiliöiden ja käsittelylaitteiden ympärillä on usein rajallinen. Perinteiset suorat siivilät vaativat yleensä ylimääräisiä kulmakappaleita tai liittimiä putkilinjan järjestelyn viimeistelyyn, mikä lisää asennuksen monimutkaisuutta ja huoltopisteitä.

DINGYUE Angle Type Tri Clamp Strainer yhdistää suodatuksen ja 90 asteen virtaussuunnan muutoksen yhdessä integroidussa rakenteessa. Sivusisääntulo- ja pystysuora ulostulokokoonpano auttaa insinöörejä optimoimaan tiiviit putkilinjat samalla kun ne tarjoavat luotettavan hiukkasten poiston hygieenisille nestejärjestelmille.

Valmistettu ruostumattomasta teräksestä SS304 tai SS316L, tässä saniteettisiivilässä on sileä sisäpinta, irrotettava suodatinelementti ja kolmipuristinliitäntä nopeaa tarkastusta ja puhdistusta varten. Sitä käytetään laajasti elintarvikejalostuksessa, lääkejärjestelmissä, juomien tuotannossa, erittäin puhtaiden nesteiden käsittelyssä ja nestejäähdytyssovelluksissa, joissa tarvitaan puhdasta virtausta ja helppoa huoltoa.

Tilaa säästävä 90° suunnittelu yksinkertaistettuun putkiasennukseen

Putkiston järjestelystä voi tulla haastavaa, kun laiteliitännät sijaitsevat lähellä seiniä, kehyksiä tai muita komponentteja. Perinteinen rivisiivilä saattaa vaatia ylimääräisiä kulmakappaleita, mikä lisää liitäntäpisteiden määrää ja mahdollisia huoltoalueita.

90 asteen kulman rakenteen ansiosta siivilä voi ohjata nesteen virtausta ja suodattaa samalla hiukkasia.

Keskeisiä etuja ovat:

· Pienempi asennustila verrattuna suoriin siiviläyhdistelmiin

· Vaaditaan vähemmän ylimääräisiä kyynärpäitä ja kiinnikkeitä

· Helpompi integrointi kompakteihin laiteasetteluihin

· Sopii pumpun sisääntulon suojaukseen ja liukukiinnitysjärjestelmiin

Laitevalmistajille ja järjestelmäintegraattoreille tämä suunnittelu auttaa yksinkertaistamaan putkistojen asetteluja suodatuksen suorituskyvystä tinkimättä.

Hygieeninen ruostumattomasta teräksestä valmistettu rakenne puhtaaseen nesteiden käsittelyyn

DINGYUE Angle Type Tri Clamp siivilät on suunniteltu sovelluksiin, joissa nesteen puhtaus ja materiaalin luotettavuus ovat tärkeitä.

Saatavilla olevia materiaaleja ovat:

· SS304 (1,4301)

· SS316L (1.4404)

Sisäpinnat on viimeistelty tarkasti, mikä minimoi tuotteen pysyvyyden ja tukee hygieenistä käyttöä. Sileä ruostumaton teräsrakenne auttaa vähentämään kontaminaatioriskejä ja tarjoaa pitkäaikaisen korroosionkestävyyden vaativissa prosessiympäristöissä.

Farmaseuttisissa, elintarvike- ja erittäin puhtaissa sovelluksissa materiaalien jäljitettävyys ja pinnan laatu ovat tärkeitä yhtenäisten tuotantostandardien ylläpitämisessä.

Helppo suodattimen käyttö vähentää huoltokatkoksia

Säännöllinen puhdistus on välttämätöntä kaikille suodatuskomponenteille. Vaikeasti käsiksipäästävä suodatinkotelo voi pidentää seisokkeja ja vaikeuttaa rutiinihuoltoa.

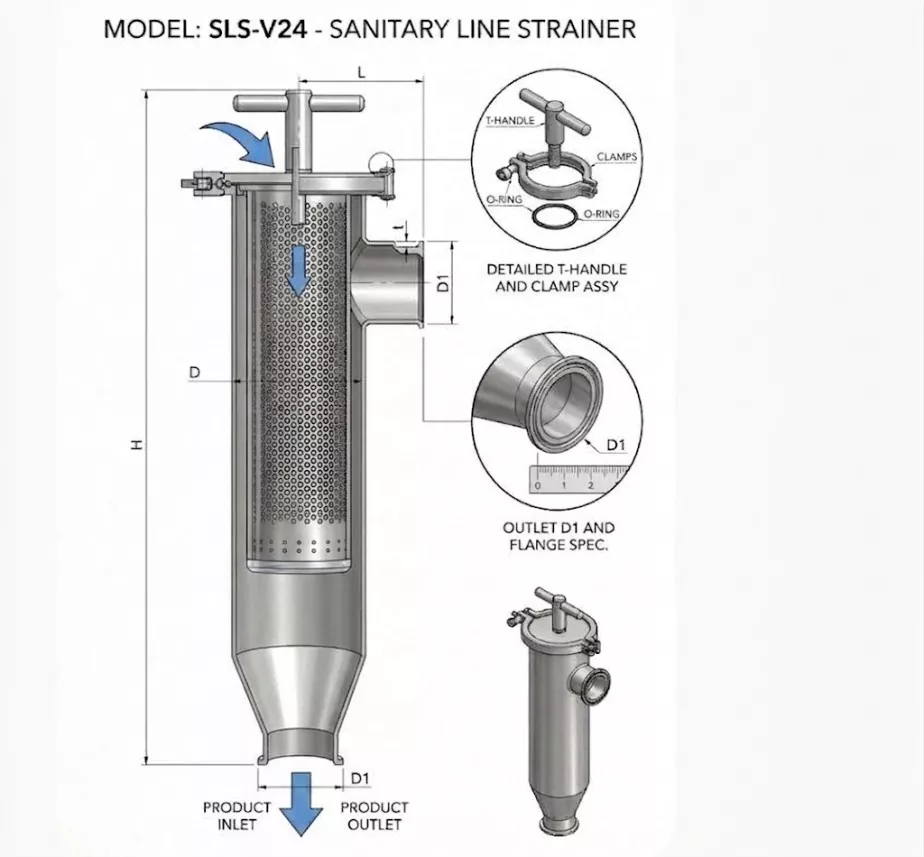

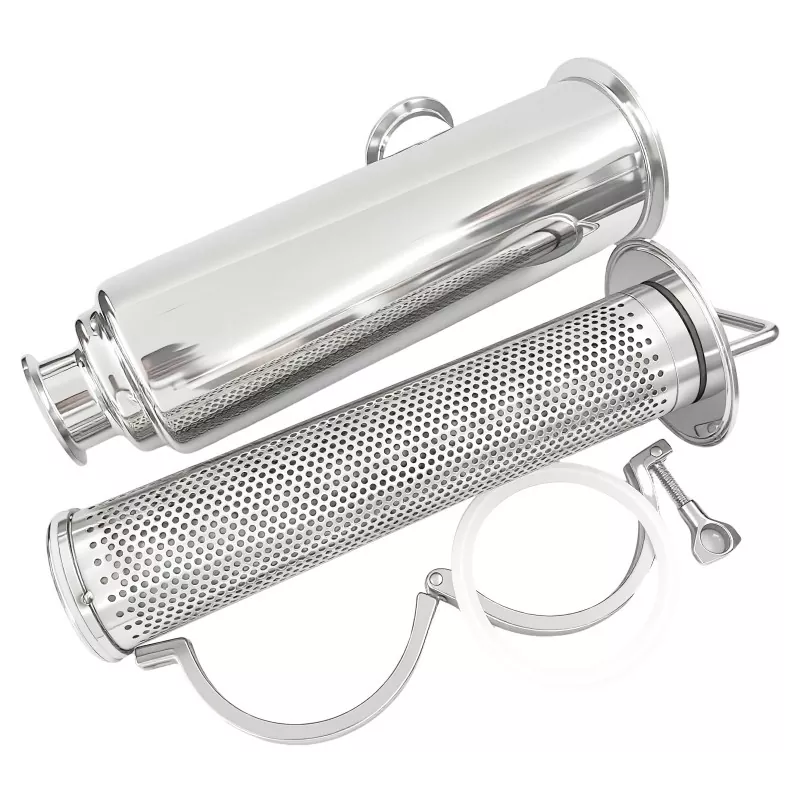

Angle Type Tri Clamp Strainer on suunniteltu irrotettavalla suodatinelementillä, jonka avulla käyttäjät voivat suorittaa tarkastuksen ja puhdistuksen tehokkaasti.

Ylläpidon etuja ovat:

· Kolmikiinnitysliitäntä nopeaa purkamista varten

· Suodattimen näytön poisto vaihtamatta koko yksikköä

· Yksinkertainen puhdistus rutiinihuollon aikana

· Yhteensopiva manuaalisen puhdistuksen ja CIP-menettelyjen kanssa

Paineenvalvontapisteiden asentaminen ennen ja jälkeen siivilä voi auttaa käyttäjiä tunnistamaan kasvavan paine-eron ja ajoittamaan puhdistuksen ennen kuin se vaikuttaa prosessin virtaukseen.

Joustavat suodatusvaihtoehdot erilaisiin prosessivaatimuksiin

Different production systems require different filtration levels depending on fluid characteristics and equipment protection requirements.

DINGYUE toimittaa räätälöityjä suodatinelementtejä sovellustarpeiden mukaan:

· Ruostumattomasta teräksestä valmistettu kiilalankaverkko

· Rei'itetty levy metalliverkkokankaalla

· Eri verkko- ja mikroniluokitukset

Käytettävissä olevat suodatusvaihtoehdot:

· 30 mesh

· 50 mesh

· 100 mesh

· 200 mesh

· 300 mesh

Custom filter specifications are available for projects requiring specific particle removal performance or flow conditions.

OEM-räätälöinti laitevalmistajille

Eri prosessointijärjestelmät vaativat usein erilaisia ​​liitäntäkokoja, suodattimien arvoja ja asennusmittoja.

DINGYUE tarjoaa räätälöintituen, mukaan lukien:

· Mukautetut mesh- tai mikronit

· Erikoisliitännät

· OEM-mitat

· Räätälöidyt pintakäsittelyt

· Projektipohjaiset komponenttiratkaisut

Suunnittelutiimimme työskentelee laitevalmistajien, urakoitsijoiden ja jakelijoiden kanssa kehittääkseen tiettyihin sovelluksiin sopivia saniteettisuodatuskomponentteja.

Usein kysytyt kysymykset

Kysymys 1: Miten tämä malli eroaa inline- tai Y-tyypin siivilästä?

V: Sisäänrakennettu siivilä pitää putken suorana ja Y-siivilä käsittelee diagonaalista virtausta, kun taas Angle-tyyppinen kolmikiristyssiivilä ohjaa nesteen 90 astetta, mikä tekee siitä täydellisen kulma-asennuksiin, joissa tilaa on rajoitetusti.

Q2: Voinko tilata mukautettuja silmäkokoja tietyille nesteen viskositeeteille?

V: Kyllä, tarjoamme laajan valikoiman mikroniarvoja ja verkkokokoonpanoja, jotka on räätälöity prosessitarpeisiisi, olipa kyseessä kevyitä nesteitä tai korkeaviskoosisia tahnoja.

Kysymys 3: Maksaako Angle-tyyppinen kolmipuristimen siivilä enemmän kuin tavallinen suora siivilä?

Vastaus: Kulmatyyppisen siivilän alkuperäinen hinta on hieman korkeampi sen 90 asteen kulmassa valmistetun rungon vuoksi. Koska se kuitenkin voi korvata järjestelmäsi 90 asteen putkikulman, se säästää ylimääräisen liittimen ostokustannuksissa, mikä tekee siitä erittäin kustannustehokkaan ratkaisun putkilinjan kulmiin.

Kysymys 5: Ovatko Angle-tyyppisen kolmipuristimen siiviläsi tiivisteet FDA:n hyväksymiä?

Vastaus: Kyllä. Kaikki kulmasuodattimiemme (silikoni, EPDM tai FKM) mukana toimitetut tiivisteet ovat 100 % FDA-yhteensopivia (FDA 21 CFR 177.2600). Ne on täysin sertifioitu turvalliseen käyttöön elintarvikkeiden, meijerituotteiden, juomien ja lääkkeiden jalostuksessa.

Kysymys 6: Mikä on 90 asteen kulmasuodattimen tärkein etu putkistossa?

Vastaus: Suurin etu on tilansäästö ja alhainen painehäviö. Se muuttaa virtaussuuntaa 90 astetta samalla, kun se suodattaa nestettä, jolloin voit asentaa sen suoraan kulmiin tai pumpun tuloaukkoon. Se mahdollistaa myös suodatinverkon vetämisen sivulta irrottamatta pääputkistoa.

Luotettavat hygieeniset suodatuskomponentit DINGYUElta

DINGYUElla on kokemusta saniteettiventtiileistä, liittimistä ja erittäin puhtaista nesteensäätökomponenteista, ja se tarjoaa vaativiin prosessiympäristöihin suunniteltuja suodatusratkaisuja.

Pienistä putkijärjestelmistä suuriin teollisuusprojekteihin, Angle Type Tri Clamp Strainer -siivilämme auttaa asiakkaita ylläpitämään puhtaampaa nestekiertoa, yksinkertaistamaan asennusta ja parantamaan järjestelmän pitkäaikaista luotettavuutta.
