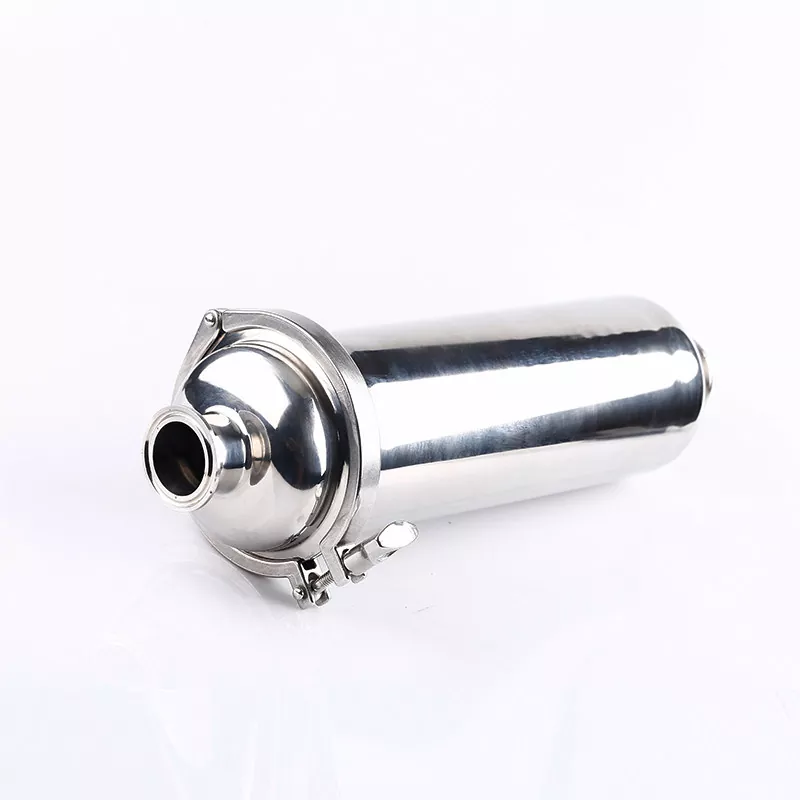

Saniteettiputkistossa raaka-aineista, putkistoista tai alkupään laitteista tulevat ei-toivotut hiukkaset voivat vaikuttaa venttiileihin, pumppuihin, lämmönvaihtimiin ja muihin tarkkuuskomponentteihin. Suora saniteettisuodatin asennetaan suoraan putkilinjaan kiinteiden hiukkasten keräämiseksi ja samalla jatkuva nestevirtaus ruostumattomasta teräksestä valmistetun suodatinelementin läpi. Sen suora läpivientirakenne auttaa vähentämään virtausvastusta perinteisiin suodatinmalleihin verrattuna, ja irrotettava suodatinelementti tekee rutiinipuhdistuksesta ja vaihdosta helpompaa. Tri-Clamp-, hitsaus- ja kierreliitäntävaihtoehdoilla siivilä voidaan integroida erilaisiin hygieenisiin käsittelyjärjestelmiin, joissa vaaditaan puhtautta, huoltotehokkuutta ja luotettavaa toimintaa.
|
Parametri |
Tekniset tiedot |
|
Materiaali |
Ruostumaton teräs SUS304 (1.4301) tai SUS316L (1.4404) |
|
Suunnittelutyyppi |
Suoraviivainen inline-muotoilu, helposti purettava elementtien puhdistusta varten. |
|
Kokoalue |
DN25 - DN100 (1" - 4") |
|
Yhteystyyppi |
Tri-Clamp (vakio), hitsattu tai kierre |
|
Suodatinelementti |
Ruostumattomasta teräksestä valmistettu rei'itetty tukiputki + ruostumaton teräsverkko (kaksikerroksinen) |
|
Verkkokoko / mikroni |
20 mesh - 400 mesh (tai mukautetut rei'itetyt levyreiät 0,5 mm - 3 mm) |
|
Tiiviste/tiiviste |
EPDM (standardi), silikoni tai FKM (Viton) – 100 % FDA-yhteensopiva |
|
Vaatimustenmukaisuus |
3-A, ASME BPE, FDA, EHEDG |

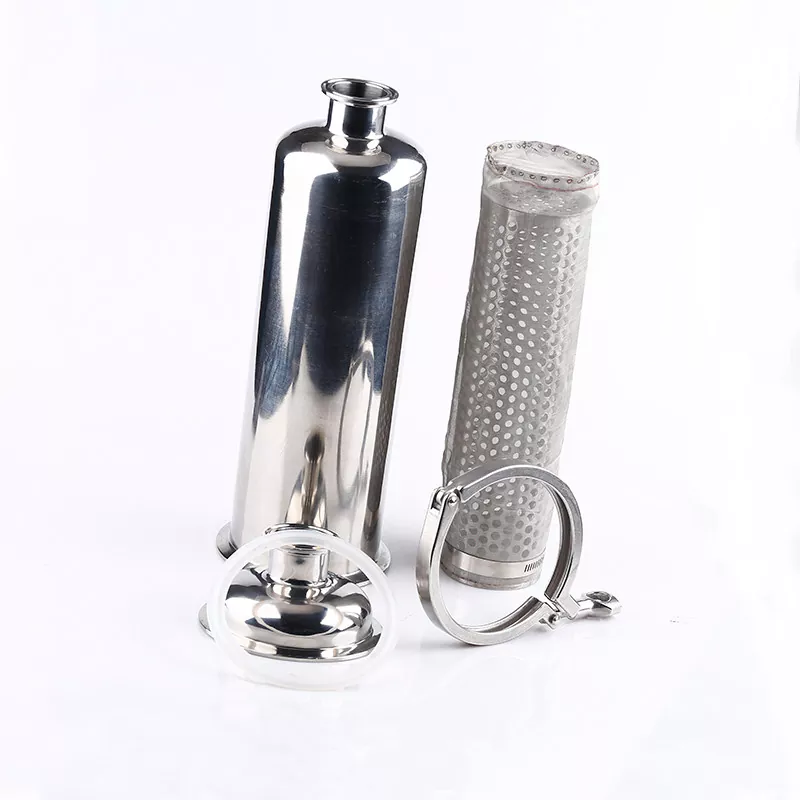

Huollon helppous on sisäänrakennettu suunnitteluun. Verkon puhdistaminen tai vaihtaminen:
1. Eristä ja poista paine putkilinjasta.
2. Vapauta kolmipuristimen rungon kytkin irrottamatta siivilä päälinjasta.
3. Vedä sisäinen suodatinelementti ulos tavallista CIP- (Clean-in-Place) tai manuaalista huuhtelua varten.

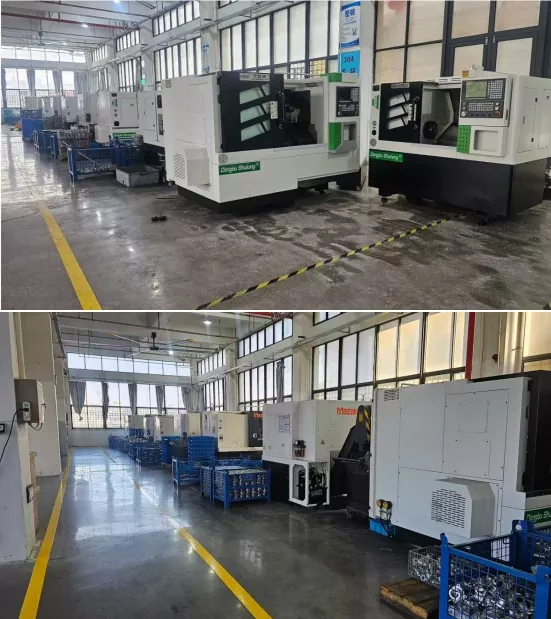

Jokaiselle yksikölle tehdään tiukka CNC-koneistus, orbitaalihitsaus ja hydrostaattinen painetestaus ennen toimitusta. Tarjoamme 3.1 materiaalitestisertifikaatteja (MTC) ja pinnan karheuden tarkastusraportteja täydellisen jäljitettävyyden varmistamiseksi.
|

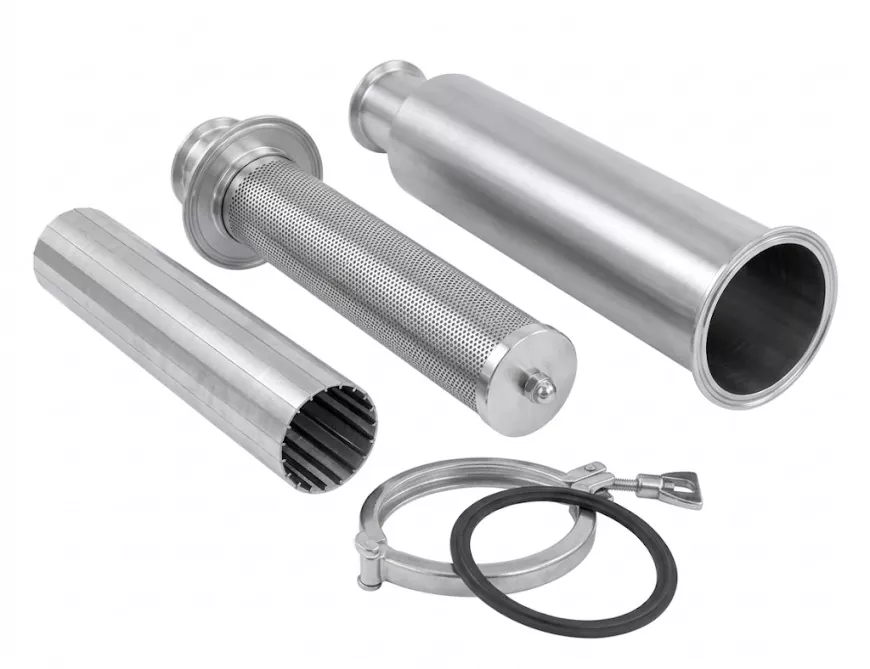

Vertailuominaisuus |
Rei'itetty levy ja verkkoelementti |
Kiilalangallinen näyttöelementti |
|
Rakenne ja muotoilu |
Lävistetty ruostumaton teräslevy valssataan ja hitsataan sylinteriksi, jossa on pyöreät reikäryhmät. |

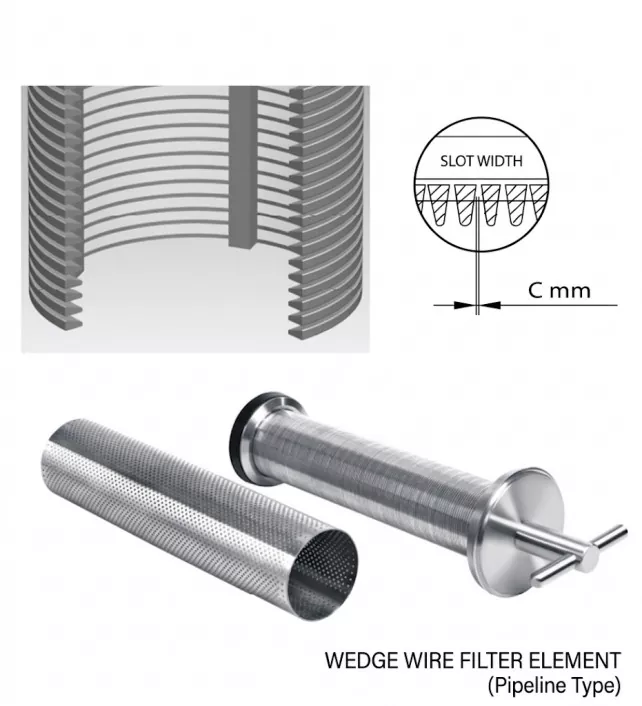

Tarkkuus V-muotoiset/suunnikkaan muotoiset profiililangat, jotka on kääritty ja hitsattu tukemaan ripoja, muodostaen jatkuvia rakoja. |
|
Tukkeutumisen esto ja CIP-huuhtelu |
Suoraan leikatut reiän reunat voivat tarttua hiukkasiin. Kudotut verkkojen risteykset keräävät yleensä mediajätteitä. |
V-aukon profiili: Ulommaisen kapea/sisäosan leveä rakorakenne luo yhden pisteen hiukkaskosketuksen, estää tukkeutumisen ja optimoi CIP-takaisinhuuhtelun. |
|
Rakenteellinen lujuus ja paine |
Riippuu levyn paksuudesta; hieno kudottu verkko deformoituu helposti paine-eron vaikutuksesta, ellei sitä tue rei'itetty ydin. |
Raskas, täysin hitsattu rakenne kestää korkean paine-eron ja korkean viskositeetin nesteen iskuja ilman muodonmuutoksia. |
|
Avoimen pinta-alan suhde ja painehäviö |
Pienempi avoin pinta-ala (15 % – 46 %), mikä johtaa hieman korkeampaan nesteresistanssiin. |
Jatkuva raon suuntaus maksimoi avoimen alueen varmistaen alhaiset painehäviöt ja suuret virtausnopeudet. |
Saniteettilaitteiden erikoistuneena valmistajana yhdistämme teknisen tarkkuuden ja kattavan asiakaspalvelun:
Räätälöinti: Räätälöidyt silmäkoot (20 meshistä 400 meshiin), rungon pituudet ja päätyliitännät.

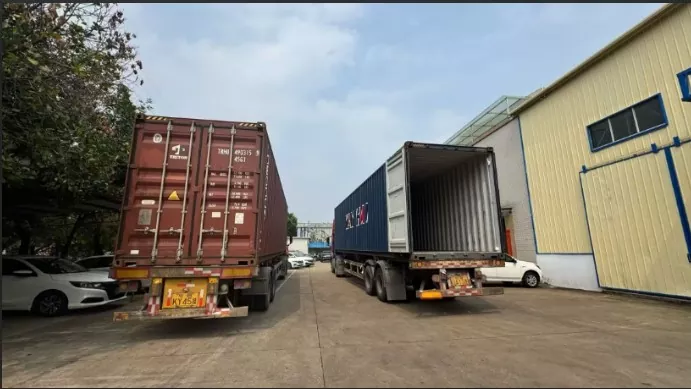

Global Logistics: Fast dispatch with secure export-grade packaging.
Dedikoitu tuki: 24/7 tekninen tuki, asennusohjeet ja varaston saatavuus varatiivisteille ja näytöille.
V: Kulmasihti kääntää virtauksen 90 astetta (ihanteellinen kyynärpäille), kun taas suora saniteettisiivilä mahdollistaa nesteen sisään- ja ulostulon samaa suoraa akselia pitkin, mikä säilyttää linjan suunnan ja minimoi virtausvastuksen.
V: Kyllä, tarjoamme alhaisen paineen pudotusnäytön vaihtoehtoja ja mukautettuja pääteadapterit, jotka sopivat korkean virtauksen jäähdytysjakeluyksiköihin (CDU)
Vastaus: Vakiokokoja varten (kuten 1,5", 2" ja 3" Tri-Clamp suorat siivilät) meillä on suuri varasto, ja voimme toimittaa 3-5 arkipäivän kuluessa. Räätälöityjen liitäntäpäiden tai erityisten verkkovaatimusten osalta tuotanto kestää yleensä 1-2 viikkoa.
Vastaus: Kyllä, ehdottomasti. Tarjoamme yksilöllisesti vaihdettavia ruostumattomia teräsverkkoja ja rei'itettyjä tukiputkia. Varaosien ostaminen erikseen auttaa alentamaan tehtaan pitkäaikaisia ylläpitokustannuksia ilman, että koko siivilärunkoa tarvitsee vaihtaa.
Erittäin tarkka CMM käyttää älykkäitä ohjelmistoja, jotka suorittavat täydellisiä 3D-skannauksia ja mittatarkastuksia monimutkaisille pinnoille ja tiukoille toleransseille. Tämä tiukka tarkastusprosessi sieppaa kaikki geometriset poikkeamat ja takaa, että jokainen tuote täyttää tarkat standardit.
