Monissa nesteenkäsittelyjärjestelmissä käyttäjien on tarkistettava väliaineen kunto pysäyttämättä tuotantoa tai avaamatta putkistoa. Terveysnäkölasi tarjoaa suoran katselupisteen, jonka avulla käyttäjät voivat tarkkailla nesteen virtausta, värin muutoksia, kuplia ja mahdollista kontaminaatiota käytön aikana.

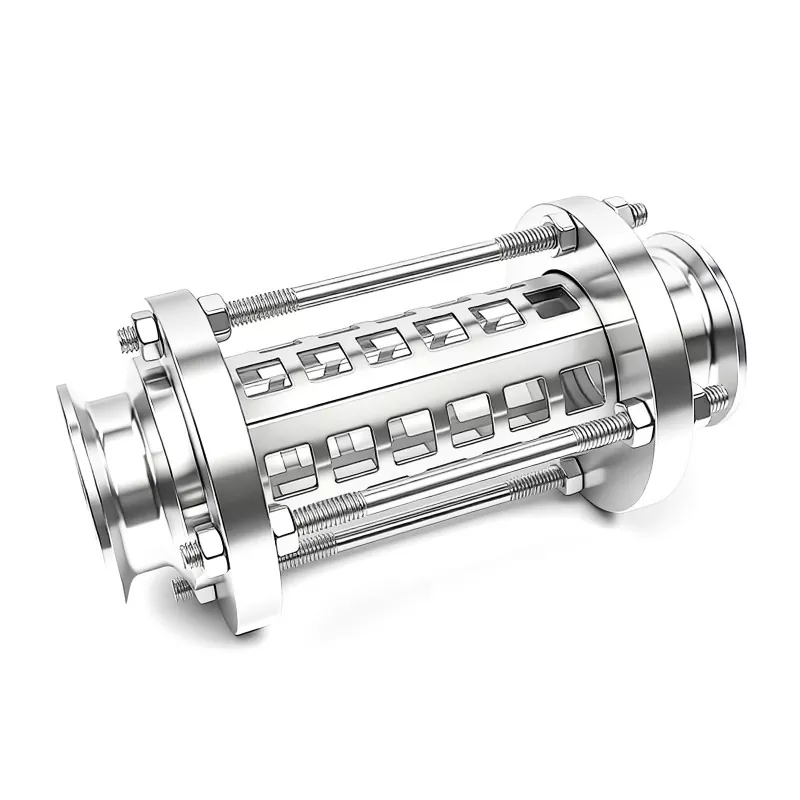

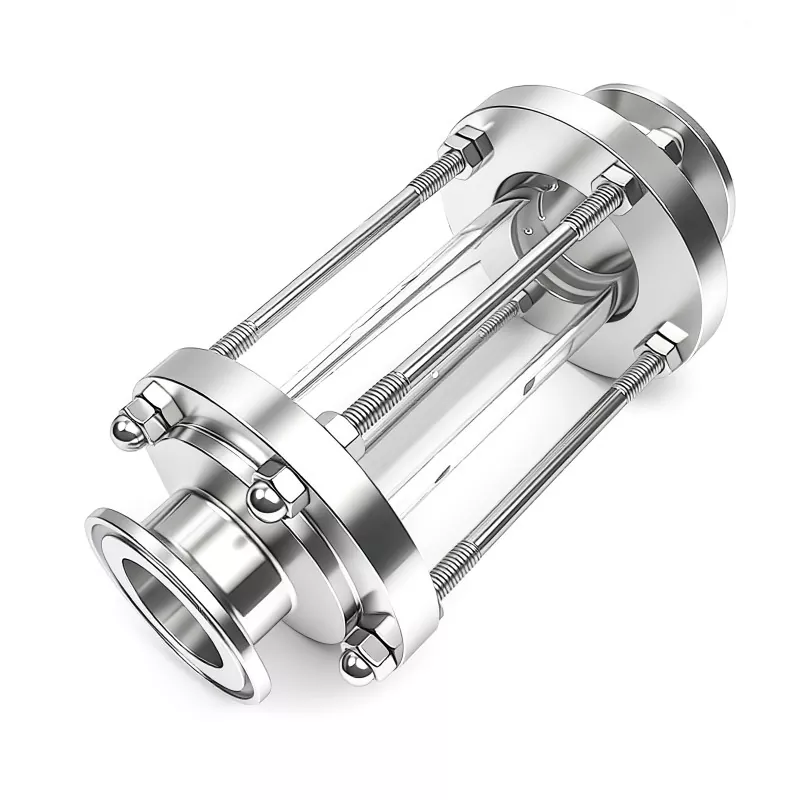

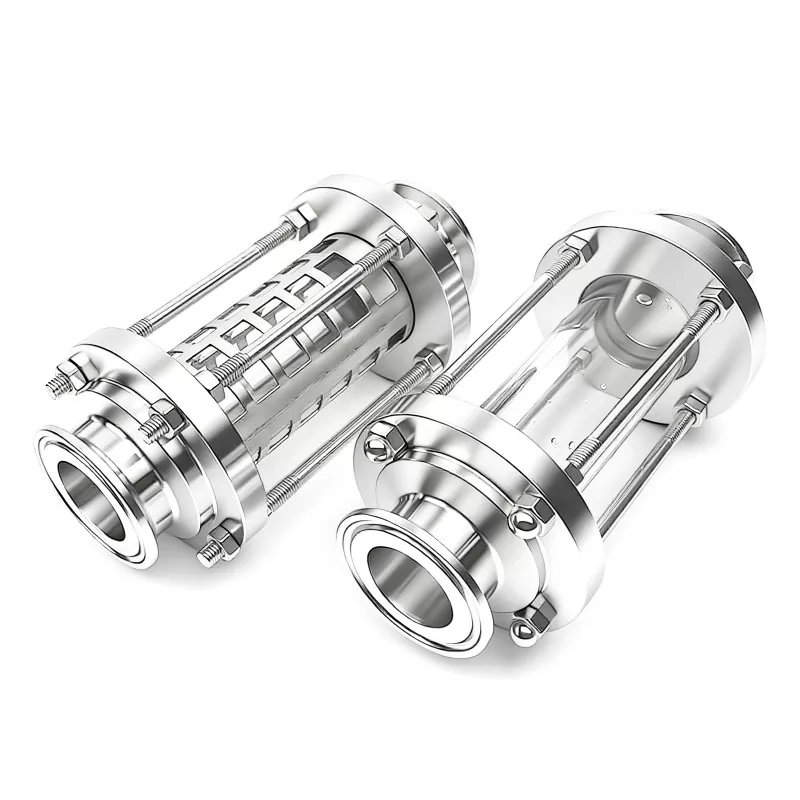

Sanitary Tri Clamp Sight Glass toimii tiivistetyn lasin katseluosan kautta, joka on asennettu kahden saniteettiputkiliitoksen väliin. Ruostumattomasta teräksestä valmistettu kotelo pitää borosilikaattilasin tukevasti paikallaan, kun taas tiivistejärjestelmä luo hygieenisen tiivistyksen lasin ja liitososien välille. Molemmissa päissä olevien Tri-Clamp-liitäntöjen ansiosta yksikkö voidaan nopeasti irrottaa puhdistusta, tarkastusta tai vaihtoa varten ilman monimutkaista purkamista.
Saatavana 304 ja 316L ruostumattomasta teräksestä, DINGYUE-näkölasit valmistetaan sovelluksiin, joissa vaaditaan puhdistettavuutta, korroosionkestävyyttä ja luotettavaa visuaalista tarkastusta.
|
Vertailu |
Sanitary Tri Clamp Sight Glass |
Tavallinen näkölasi |
|
Päätarkoitus |
Suunniteltu hygieenisiin putkistojen valvontaan ja puhtaisiin käsittelyjärjestelmiin |
Käytetään pääasiassa visuaaliseen perushavaintoon yleisillä teollisuuslinjoilla |
|
Yhteysmenetelmä |
Tri-Clamp-liitäntä nopeaan asennukseen ja irrotukseen |
Usually threaded, flanged, or fixed connections |
|
Sisäinen suunnittelu |
Sileä sisäpinta vähentää kuollutta tilaa |
Saattaa sisältää kierteisiä alueita tai epätasaisia sisärakenteita |
|
Puhdistusmenetelmä |
Tukee CIP-puhdistusta ja säännöllistä huoltoa |
Vaikeampi puhdistaa toistuvissa tuotantosykleissä |
|
Materiaalivaihtoehdot |
304 / 316L ruostumatonta terästä hygieenisellä viimeistelyllä |
Tavallinen hiiliteräs tai vakio ruostumaton teräsvaihtoehdot |
|
Tiivistysjärjestelmä |
Food/pharma-grade gasket sealing structure |
Yleinen teollinen tiivistyssuunnittelu |
|
Huolto |
Helppo lasi- ja tiivistekomponenttien vaihto |
Yleensä huolto vaatii enemmän aikaa |
|
Tyypillinen käyttö |
Ruoka, juoma, lääkkeet, biotekniikka, erittäin puhtaat järjestelmät |
Yleiset teollisuusputket |
|
Parametri |
Erittely |
|
Tuotteen nimi |
Sanitary Tri Clamp Sight Glass |
|
Materiaali |
Ruostumaton teräs 304 / 316L (1.4301 / 1.4404) |
|
Lasi Materiaali |
Karkaistu borosilikaattilasi |
|
Yhteystyyppi |
Tri-Clamp / Tri-Clover |
|
Saatavilla koot |
1/2" - 6" (saatavana mukautettuja kokoja) |
|
Tiivistevaihtoehdot |
EPDM / PTFE / silikoni / FKM |
|
Työpaine |
Jopa 10 baaria (145 PSI), koosta ja kokoonpanosta riippuen |
|
Lämpötila-alue |
-20°C - +150°C |
|
Pintakäsittely |
Sisäinen Ra ≤0,4 μm (hygieeninen viimeistely saatavilla) |
|
Standardien noudattaminen |
3-A saniteettistandardit, ASME BPE, FDA-yhteensopivat tiivistemateriaalit |
|
Sovellus |
Saniteettinesteputket, prosessilaitteet, erittäin puhtaat järjestelmät |

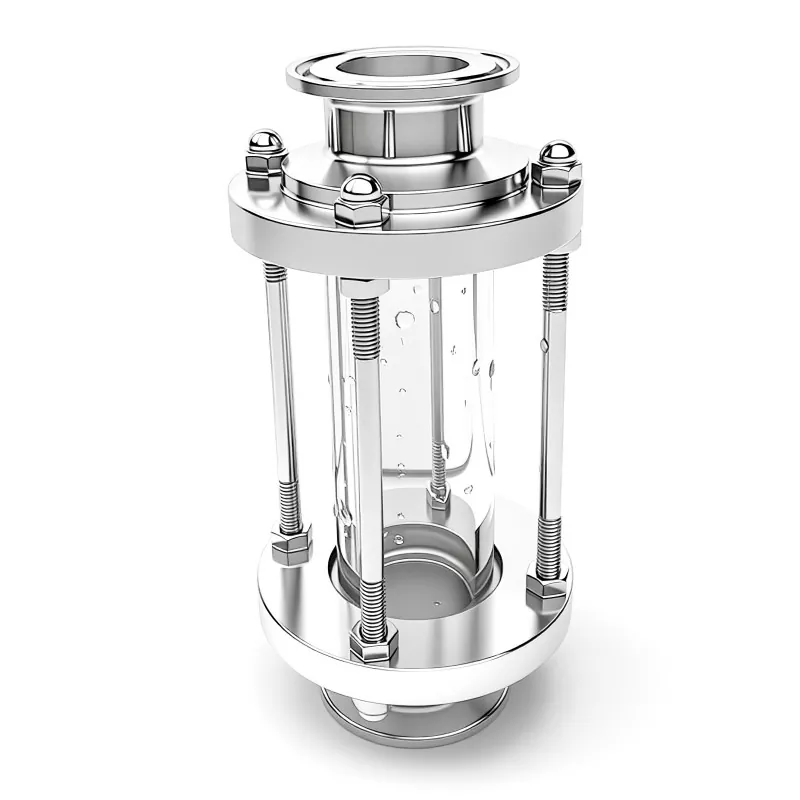

Läpinäkyvän borosilikaattilasiosan avulla käyttäjät voivat tarkistaa nesteen olosuhteet suoraan käytön aikana. Muutokset nesteen ulkonäössä, virtauksen vakaudessa tai ilmakuplissa voidaan tunnistaa nopeasti avaamatta järjestelmää.
Toisin kuin kiinteissä liitäntämalleissa, Tri-Clamp-rakenne mahdollistaa tarkastuslasin poistamisen vapauttamalla puristin. Tämä lyhentää huoltoaikaa puhdistuksen, tiivisteiden vaihdon tai sisäisten olosuhteiden tarkastuksen yhteydessä.
Sisäpinta on koneistettu ja kiillotettu jäämien kertymisen vähentämiseksi. Tasaisempi virtausreitti auttaa minimoimaan alueita, joille saattaa kerääntyä tuotekertymiä tai epäpuhtauksia.
Saatavilla on erilaisia tiivistemateriaaleja, liitoskokoja ja ruostumattoman teräksen laatuja, jotka sopivat erilaisiin nesteominaisuuksiin ja käyttöolosuhteisiin.
Tarkkailulasin on kestettävä sekä visuaalinen tarkastus että jatkuva paine putkilinjasta. DINGYUE käyttää erittäin lujaa borosilikaattilasia, jolla on hyvä lämpöiskun kestävyys parantamaan kestävyyttä lämpötilan muutosten ja puhdistusjaksojen aikana.
Tiivistysjärjestelmä on suunniteltu tarkasti sovitettujen lasi-, tiiviste- ja ruostumattomasta teräksestä valmistettujen komponenttien ympärille. Saatavilla olevat tiivistemateriaalit, kuten EPDM, PTFE, silikoni ja FKM, antavat asiakkaille mahdollisuuden valita sopivat tiivistysominaisuudet eri materiaalien ja käyttöympäristöjen mukaan.

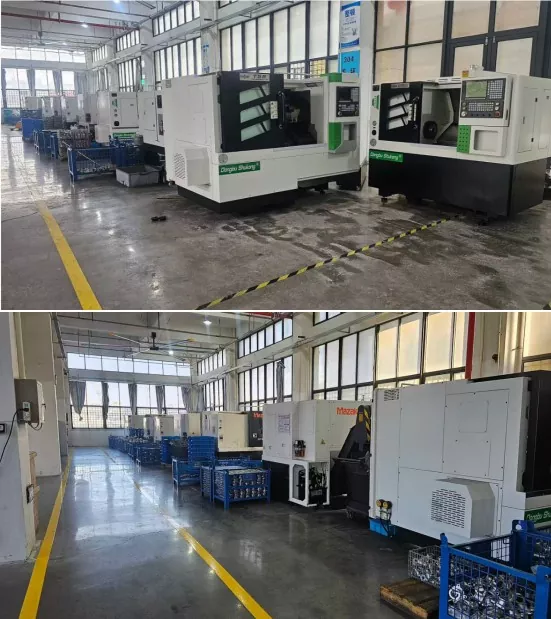

Ennen toimitusta jokainen tarkastuslasi tarkastetaan mittatarkkuuden, tiivistystilan, materiaalin laadun ja pinnan viimeistelyn suhteen, jotta varmistetaan vakaa suorituskyky asennuksen jälkeen.

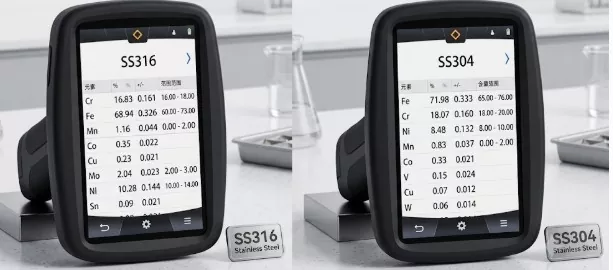

Materiaaliluokka vaikuttaa korroosionkestävyyteen ja käyttöikään.
304 ruostumaton teräs valitaan yleisesti yleisiin ruoka- ja juomajärjestelmiin.
316L ruostumaton teräs on suositeltava, kun putkilinja käsittelee syövyttäviä aineita, farmaseuttisia nesteitä tai erittäin puhtaita sovelluksia.
Oikean koon tulee perustua saniteettiputken ulkohalkaisijaan ja Tri-Clamp-standardiin, ei vain nimelliseen putken kokoon.
Vahvista ennen tilaamista:
· Putken ulkohalkaisija
· Puristimen tekniset tiedot
· Asennustila
Eri nesteet vaativat erilaisia tiivistemateriaaleja.
EPDM soveltuu vesipohjaisille ja yleisille prosessinesteille.
PTFE tarjoaa paremman kemikaalinkestävyyden vaativiin sovelluksiin.
FKM is often selected for higher temperature or oil-contact environments.
Käytetään nesteen ulkonäön, virtaustilan ja epänormaalien hiukkasten tarkistamiseen maidon, mehun ja juomien siirron aikana.
Käytetään puhtaissa nestejärjestelmissä, joissa vaaditaan visuaalista valvontaa ja hygieniahuoltoa.
Auttaa käyttäjiä seuraamaan tuotevirtaa ja ylläpitämään vakaat tuotantoolosuhteet.
Soveltuu nesteensiirron, sekoitusprosessien ja putkistoolosuhteiden tarkkailuun.
Käytetään erikoistuneissa jäähdytyssilmukoissa valvomaan jäähdytysnesteen kiertoa ja tunnistamaan epänormaalit virtausolosuhteet.
