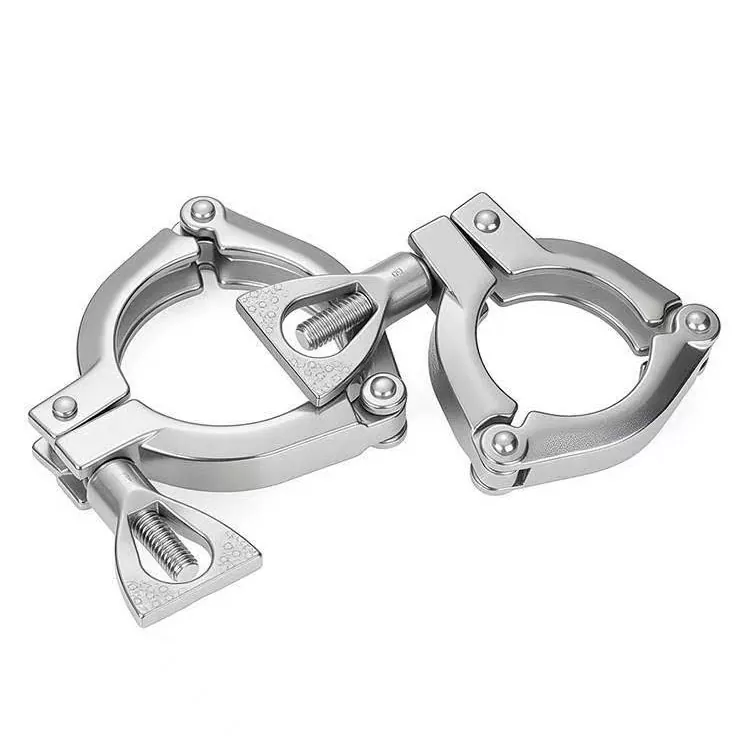

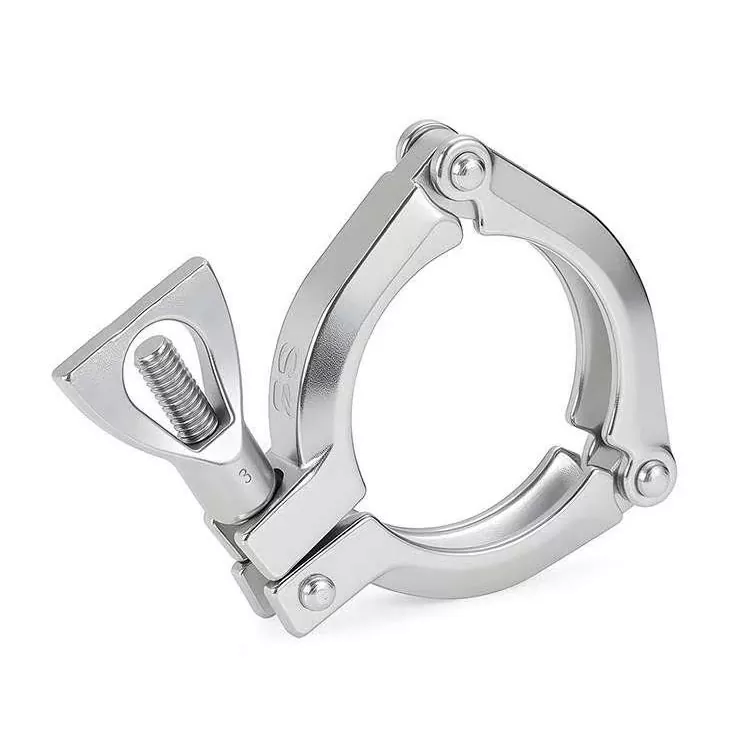

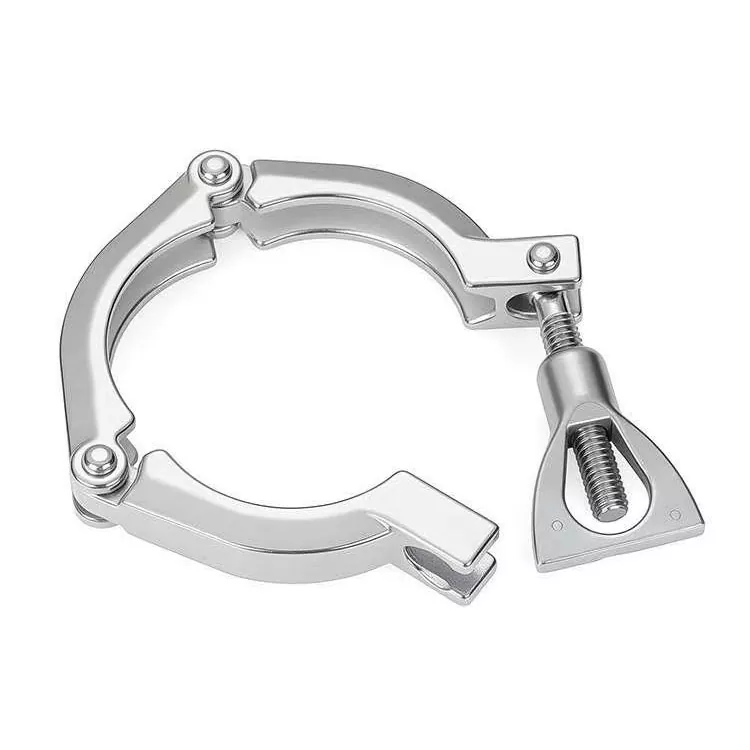

3-osaisen saranoidun runkonsa ansiosta tämä puristin kietoutuu tasaisesti putkien ympärille puristaen tasaisesti joka kulmasta. Three Segment Clamps 13MHM 3P sopii helposti ahtaisiin, ahtaisiin tiloihin, joihin tavalliset puristimet eivät sovi, ja tarjoavat jopa 20 % suuremman painelujuuden. Täydellinen tiiviille nestejäähdytysjakotukille konesaleissa ja monimutkaisissa juomaputkistokokoonpanoissa.
|
Tekniset tiedot |
Tekninen arvo |
Huomautuksia ja yksityiskohtia |
|
Materiaali |
304 |
Kaksisaranainen 3-osainen rakenne |
|
Kokoalue |
1" - 4" (DN25 - DN100) |
Vakioputki O.D. koot |
|
Puristusvoima |
360° tasainen ympäryskuorma |
Estää paikallisen tiivisteen vääristymisen |
|
Kiristysmenetelmä |
Raskas siipimutteri |
Helppo käsikäyttö ahtaissa tiloissa |
|
Tavoitevääntömomentti |
25 in-lbs (noin 2,8 N·m) |
Optimaalinen tiivisteen suojaus |
|
Keskeinen etu |
Nivelletty wrap-around istuvuus |
Pieni välyssäde kompakteille telineille |

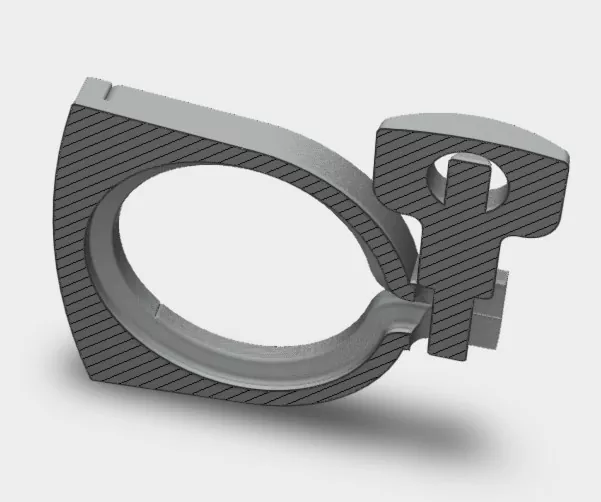

Kolmiosainen rakenne niveltyy saumattomasti holkkilaippojen ympärille varmistaen täydellisen tasapainoisen tiivisteen puristuksen ja erinomaisen vuotosuojauksen.
Tarjoaa jopa 20 % korkeammat painearvot verrattuna tavanomaisiin 2-segmenttisiin yksinapaisiin puristimiin (esim. 550 PSI vs. 450 PSI 2" O.D.:ssä).
Kaksisaraninen joustavuus mahdollistaa sujuvan asennuksen kompakteihin nestejäähdytystelineisiin tai suuritiheyksisiin putkistoputkiin minimaalisella välyksellä.
Estää tiivisteen jumiutumisen tai reunan naarmuuntumisen nopeiden CIP/SIP-huoltojaksojen aikana
|

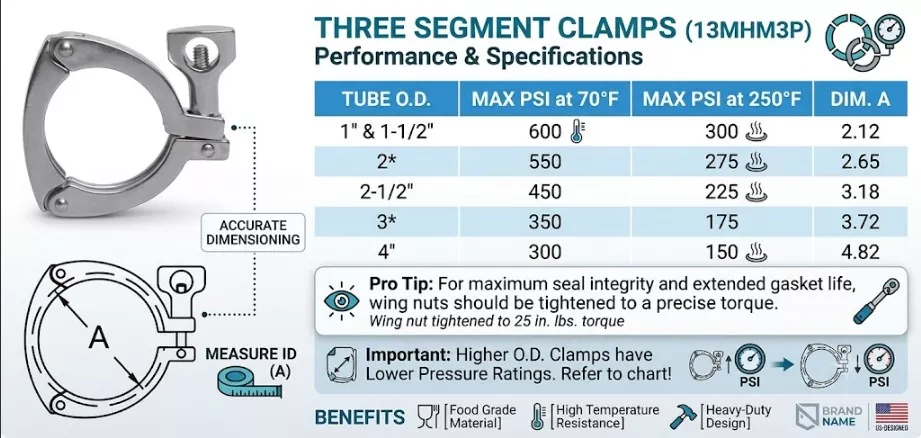

Putki O.D. |
2-segmenttinen yksinapainen puristin (13MHM) @ 70°F |
3-segmenttinen puristin (13MHM3P) @ 70°F |
Paineluokitus Nouse |
|
1" ja 1-1/2" |
500 PSI |
600 PSI |
+20 % |
|
2" |
450 PSI |
550 PSI |
+22 % |
|
2-1/2" |
400 PSI |
450 PSI |
+12,5 % |
V: Varastossa oleville vakiokokoille ei ole tiukkaa MOQ-vaatimusta – hyväksymme näytetilaukset laadunarviointia varten. Räätälöityjen mittojen, erikoismateriaalien (kuten Titanium tai Hastelloy) tai ei-standardikokoonpanojen MOQ vaihtelee tyypillisesti 10 - 50 kappaletta teknisistä tiedoista riippuen. Ota yhteyttä niin keskustellaan projektisi vaatimuksista!
V: Tarjoamme täydellisen dokumentaatiopaketin varmistaaksemme toimitusketjusi sujuvan tarkastuksen ja vaatimustenmukaisuuden. Tämä sisältää EN 10204 3.1 -standardin materiaalitestiraportit (MTR), raaka-aineiden lämpönumerot täydellisen jäljitettävyyden varmistamiseksi ja FDA/USP Class VI -vaatimustenmukaisuustodistukset vastaaville tiivisteille. Vakiopainetestitodistukset ovat myös saatavilla pyynnöstä.
V: Kyllä, olemme suora valmistaja, jolla on oma T&K- ja suunnittelutiimi. Tarjoamme täydet OEM- ja ODM-palvelut. Tarvitsetpa räätälöityjä monisegmenttisiä pultattuja malleja, erityisiä paineluokituksia tai laserkaiverrettuja merkkilogoja/osanumeroita kiinnittimiin, voimme valmistaa ne tarkasti piirustesi tai fyysisten näytteiden mukaan
V: Varastossa olevat tuotteet: Toimitetaan yleensä 3–7 arkipäivän kuluessa tilauksen vahvistamisesta. Normaalit joukkotilaukset: kestää yleensä 15–25 päivää tilausmäärästä ja tehdasaikataulusta riippuen. Mukautetut/OEM-tilaukset: Yleensä vaaditaan 30–45 päivää. Tarjoamme aina taatun toimitusaikataulun tarjouksen yhteydessä.
